Панелі захисні ПЗКБ-160, ПЗКБ-250, ПЗКБ-400
Панелі захисні кранові типу ПЗКБ призначені для максимально-токового й нульового захисту кранових електродвигунів змінного струму
ЗАХИСТНІ ПАНЕЛІ І ВОТРОБНІ СТРУТОСТІ ПЗКБ-160, ПЗКБ-250, ПЗКБ-400
Загальні умови захисту електричних ланцюгів.
Крани є рухомими установками, схильними до вібрацій і ударів у процесі руху. Тому можливість пошкодження кабелів і дротів на кранах вища, ніж за стаціонарного прокладання. Крім того, на більшості кранів токоперехід до візків здійснюється за допомогою гнучких кабелів, пошкоджень яких повністю виключити неможливо. З урахуванням цього першим завданням електричного захисту є захист від струмів КЗ. Струминки КЗ у межах схеми крана будуть тим менше, чим менший. переріз монтажних дротів і кабелів цих ланцюгів і менше розмірів гучних струмопереходів і токороз'ємів. Водночас для захисту ланцюгів можливе застосування як низьковольтних запобіжників серії ПР, так і будь-яких установних автоматичних вимикачів та ін.
Максимальний нульовий і тепловий захист. Відповідно до вимог правил Гостинхнадзора кожен кран має обладнатися пристроєм, призначеним для подавання живлення до електроприводів механізмів і його вимкнення, причому вмикання, тобто подавання живлення, може відбуватися після відмикання пристрою, що вмикається за допомогою індивідуального ключа-марки. Так само ключ не може бути вийнятий без операції вимкнення. Таке блокування дає змогу гарантувати приведення крана в робочий стан лише обличчям, що володіє ключем маркою. На всіх типах промислових кранів з електроприводом індивідуальний ключ-марка застосовується в захисній панелі, а на кранах із пультами керування він дублюється ключем-маркатний пульт.
Захисна панель крана є комплектним пристроєм, у якому розміщений загальний рубильник живлення крана, лінійний контактор для забезпечення нульового захисту та автоматичного розмивання ланцюга під час спрацьовування будь-якого типу захисту, комплект максимальних реле захисту ланцюгів окремих електроприводів, кнопка вмикання та пакетний перемикач ланцюгів керування. Захисна панель крана забезпечує: максимальний захист для вимкнення схеми крана від мережі у разі виникнення перевантаження в одній із ланцюгів крана, нульовий захист для вимкнення електропривода у разі припинення або перерви в подаванні живлення від джерела електроенергії. Важливим завданням системи захисту є запобігання несправним навантаженням у ланцюгах кранових електроприводів, пов'язаних із несправністю схем керування, заклинюванням механізмів, обриванням ланцюга гальма тощо.
У зв'язку з невизначеністю навантаження кранових механізмів, роботи у разі затяжних пусків і гальмувань забезпечення ефективного теплового захисту вельми проблематично. Єдиним дієвим умовам переважання надихання теплових перевантажень кранового електрообладнання є його правильний вибір з урахуванням заздалегідь розрахованих будь-яких можливих в експлуатації режимів роботи. Останнім часом у двигунах змінного струму кранового типу вбудовується тепловий захист. Однак завдання цього захисту — запобігти експлуатації механізмів у режимах, що не відповідають заданій режимній групі кранів і механізмів.
Захист електроприводів від перевантажень зводиться до контролю пускового струму під час ступеневого пуску та захисту від заклинювання короткозамкнених двигунів.
У разі правильно організованого ступеневого пускового струму не має перевищувати 230% струму, що відповідає розрахунковій потужності. Тому захист зазвичай настроюється на струм спрацьовування 250 — 275% струму, що відповідає розрахунковій потужності. Захист від обривання фази на кранах не застосовується. Аналіз наслідків обривання фази поза краном і прийнятної системи захисту від обривання фази показав, що з одного боку, зараз немає задовільного технічного рішення щодо застосування надійного та дешевого простого апарату контролю напруги на фазах, а з іншого боку, обрив фази в межах крана та поза його маловір'яним у зв'язку з тим, що застосування плавних запобіжників у головному ланцюзі не рекомендується. Система динамічного гальмування, що широко застосовується на механізмах підіймання з самозбудженням, що раніше практикувався, способом противмикання мінімізує небезпеку падіння вантажу під час обривання фази мережі, що живиться.
Захисні панелі та ящики введення. Більшість кранів комплектується захисними панелями трьох типів; ППЗБ160 для кранів, які отримують живлення від мережі постійного струму, ПЗКБ250 , ПЗКБ-160 и ПЗКБ400 для кранів, які отримують живлення від мережі змінного струму.
Захисні панелі розраховані на експлуатацію в категорії У2, Т2 і мають ступінь захисту від довкілля IP22. Конструктивно захисна панель являє собою металеву шафу зі встановленими в ній на задній стінці апаратами та відповідним монтажем. Шафа застібають дверцята, на які навішується замок. Ручка рубильника та привод кнопки виведені назовні.
Панели ПЗКБ-160У2, ПЗКБ-250У2 и ПЗКБ-400У розраховані на експлуатацію в кліматичних умовах. У ГОСТ 15150-69.
— температура навколишнього повітря від -40 °C до +40 °C;
— висота над рівнем моря не більш ніж 1000 м;
— відносна вологість повітря до 98% за температури + 25 °C;
— довкілля невдосконалене, не містить струмопровідного пилу, агресивних газів і парів у концентраціях, що руйнують метал і ізоляцію.
Конструкція

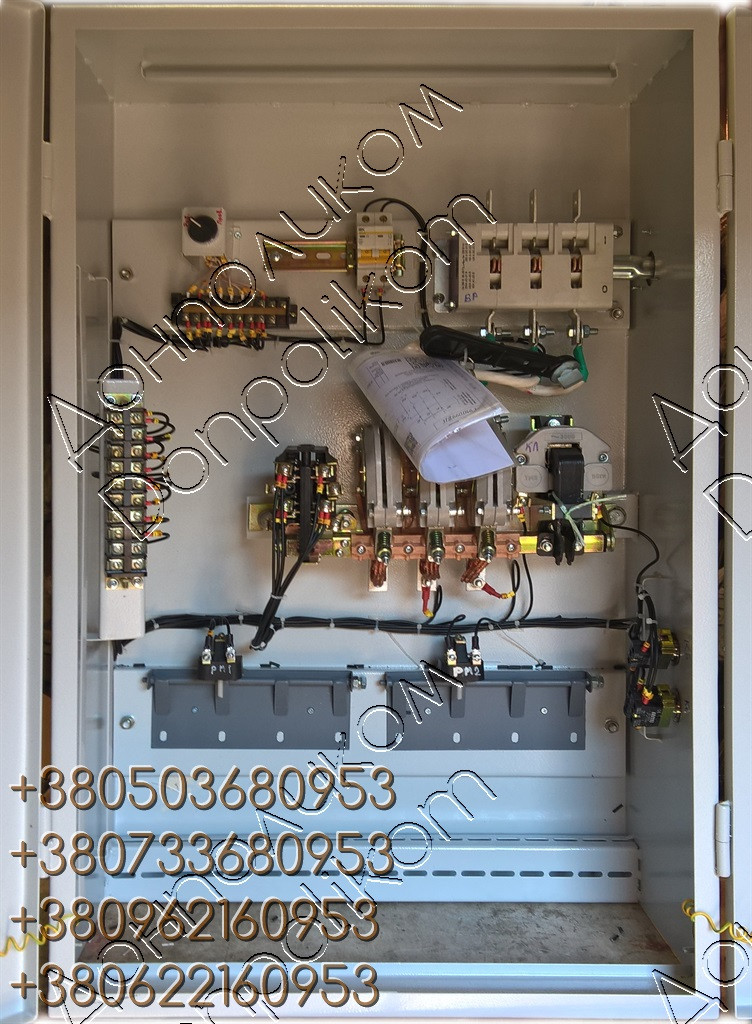

Панелі захисні виготовляють у формі сталевого ящика, у який вмонтована апаратура.
Монтаж оперативних ланцюгів виконується дротом ПВ3х1,5 мм2. Для забезпечення надійного контакту, механічної міцності, а також унеможливлення перетискання й перелому жил дротів під час під'єднання до обладнання застосовуються віконцювачі (трубчасті наконечники) .
Для замовлення захисною панели ПЗКБ прохання заповнити питаний аркуш, що міститься в розділі "Специфікації" на цій сторінці.
З умовами гарантії можна ознайомитися ЗДІЙСЯ
Виробник має право самостійно вносити зміни в конструкцію або специфікацію виробу без погіршення його функціональних характеристик.
Основні | |
---|---|
Виробник | Донполиком ЛТД |
Гарантійний термін | 12 міс |
Країна виробник | Україна |
- Ціна: Ціну уточнюйте
