БВК-3-160/220 джерело живлення для контролера ПМС

Опис
Характеристики
Специфікація
Інформація для замовлення


Будь ласка, звертайте вашу увагу: заявлена ціна товару не є остаточною ціною продажу; інформація, яка розміщена на цій сторінці сайту ні за яких умов не є публічною офертою

Вантажопідіймальний електромагніт (магнітна шайба) - це грузозахватный механізм для підйому і транспортування сталі, чавуну, відходів чорних металів та інших феромагнітних матеріалів. Магнітна шайба живиться від блоку керування електромагнітом серії ПМС або УВК.
Живлення системи керування електромагнітом серії ПМС (ПМС-50, ПМС-80, ПМС-150, ПМС-160) і самого електромагніту проводиться постійним струмом.
Живлення може підводитись також змінним струмом, але в цьому випадку необхідно передбачити установку перетворювача змінного струму в постійний. В якості останнього, "Donpolikom" пропонує застосовувати напівпровідникові перетворювальні установки БВК-3-160/220, виконані за схемою трифазного двополуперіодного випрямлення. Джерело живлення контролера ПМС БВК-3-160/220 являє собою статичний некерований перетворювач. Перетворювач виконаний за бестрансформаторною трифазною двополуперіодною схемою випрямлення з розрядним діодом і баластним струмообмежувальним блоком резисторів.

У відповідності з нормами безпечної експлуатації вантажопідіймальних кранів, ЗАБОРОНЯЄТЬСЯ використання металоконструкцій крана в якості робочого (нульового) провідника. Тому схема випрямлення джерела живлення контролера ПМС БВК-3-160/220 виконана таким чином, що випрямлення  відбувається без використання заземлення нульового провідника і металоконструкцій крана.

ПРИЗНАЧЕННЯ ДЖЕРЕЛА ЖИВЛЕННЯ КОНТРОЛЕРА ПМС БВК-3-160/220
- перетворення трифазної напруги змінного струму в напругу постійного струму,
- живлення магнітних контролерів керування вантажопідйомними електромагнітами серії ПМС,
- заміна перетворювачів обертових статичними, дозволяє знизити капітальні витрати на експлуатацію
- живлення інших споживачів постійного струму на кранах.
СТРУКТУРА УМОВНОГО ПОЗНАЧЕННЯ
БВК-3-160/220 ХХ:
БВК-3-160/220 - випрямний блок крановий трифазний;
160 - номінальний струм, А;
220 - вихідна випрямлена напруга; В
XX - кліматичне виконання і категорія розміщення (У2, УХЛЗ, Т2) за ГОСТ15150-69.

ТЕХНІЧНІ ПАРАМЕТРИ
Номінальна напруга змінного струму, В 380В (або інше - вказати при замовленні)
Номінальна випрямленою напруга, В 220В (або інше - вказати при замовленні)
Номінальний випрямлений струм силових ланцюгів, А 160А (або вказати при замовленні)
Тривалість включення ПВ% 100

ПЕРЕВАГИ ДЖЕРЕЛА ЖИВЛЕННЯ КОНТРОЛЕРА ПМС БВК-3-160/220
- простота конструкції;
- відсутність обертових частин;
- надійність і ремонтопридатність;
- пристрій забезпечує наступні види захистів:
а) струмовий захист силових ланцюгів:
б) захист силових діодів від імпульсних перенапрояжений; в) захист від зворотного перенапруги випрямних діодів.
ОПИС КОНСТРУКЦІЇ

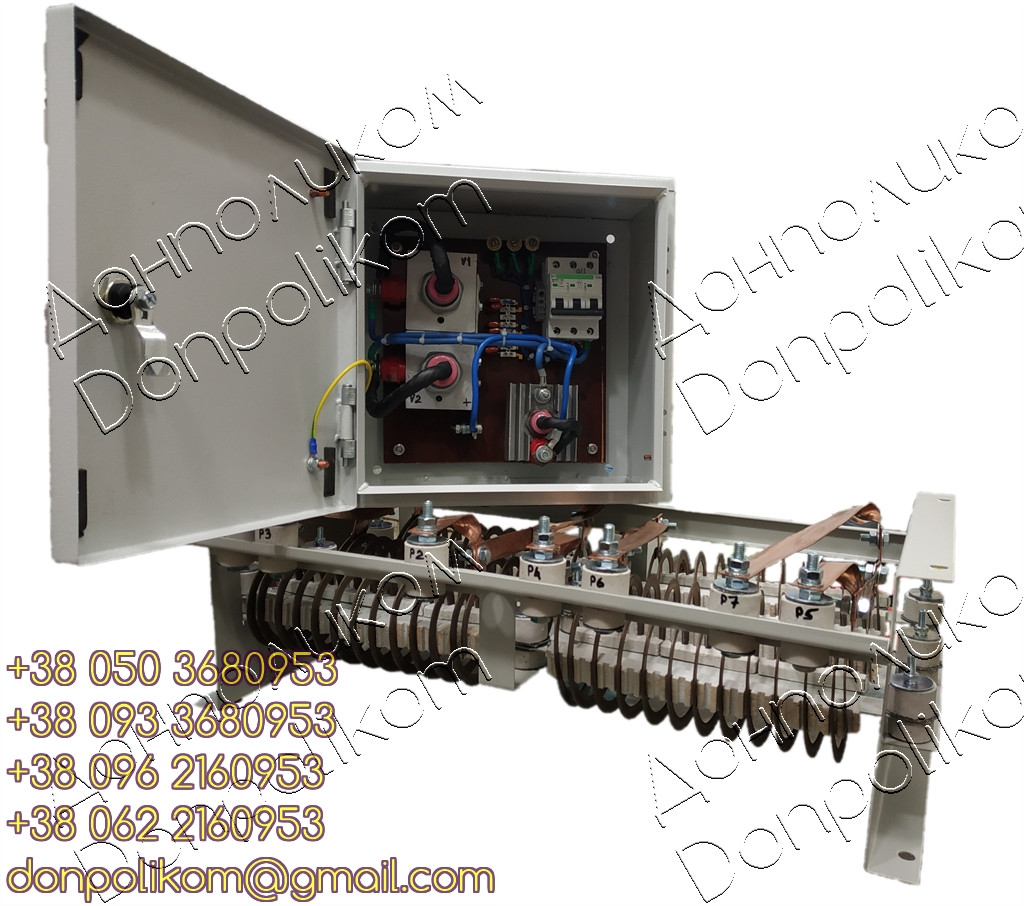

Пристрій являє собою безкаркасні конструкцію у вигляді шафи. Бічні стінки шафи гнутого профілю з тонколистової сталі. Вся конструкція корпусу зварна. Усередині шафи розташована панель з встановленою апаратурою. Металоконструкція пристрою має захисно-декоративне покриття. Для заземлення пристрою передбачений болт заземлення. Баластний резистор виконаний у вигляді окремого блоку.
КОМПЛЕКТНІСТЬ ПОСТАВКИ
шафа випрямного блоку БВК-3-160/220............................................1шт
баластний резистор.................................................................................................1шт
принципова схема ..........................................................................................1шт
схема підключення і розташування обладнання.......................................1шт
паспорт........................................................................................................... .............1шт
ключ замка.................................................................................................................1шт

ЯК ЗАМОВИТИ

З умовами гарантії можна ознайомитися ТУТ
Виробник може самостійно вносити зміни в специфікацію і конструкцію виробу без погіршення її споживчих властивостей.









Основні
Гарантійний термін12 міс
Користувальницькі характеристики
Країна виробникУкраїна
ВиробникДонполиком ЛТД
ТипКомплектуюче
