ТРД-160(2ТД 438.021.01) — реверсор підйому з динамічним гальмуванням двигунів із фазним ротором
Звертаємо Вашу увагу:
- заявлена ціна товару не є остаточною ціною продажу;
- інформація, розміщена на цій сторінці сайту, за жодних умов не є громадською офертою
НАЗНАЧЕННЯ ГАРНОВИХ РЕВЕРСОРІВ ТРД-160 (2ТД 438.021.01):
- керування збуджуваними асинхронними електродвигунами з фазним ротором кранових механізмів підіймання;
- регулювання швидкості завдяки ступеневій зміні опору пускових резисторів, включених до ланцюга ротора;
- отримання стійких знижених швидкостей під час спуску вантажу завдяки ввімкненню двигуна в режим динамічного гальмування з самозбудженням;
— реверс електродвигунів підіймання крана.
| ТЕХНІЧНІ ПАРАМЕТРИ | |
| Напруга живлення, В | 380 |
| Род тока | змінний |
| Номінальний струм статора за ПВ=40%, А | 200 |
| Номінальний струм ротора за ПВ=40%, А | 75 |
| Номінальний струм ланцюгів динамічного гальмування, А | 160 |
| Кількість і потужність двигунів за ПВ=40% | до 1х36...55кВт |
| Тип контролера | ККТ69 |
| Додаткове обладнання | реверсор ТР-160 |
| Спосіб встановлення | вертикальний |
| Тип збудження двигуна (умовити у разі замовлення) | Збуджувані (ЕР≤300В) невимушені (Ер≥300В) |
| Маса, не більш ніж кг | 80 |
| Габаритні розміри (ВхШхГ), мм | не більш ніж 1500х500 х300 |
| Середнє середовище | невибухонебезпечна |
| без струмопровідного пилу | |
| без агресивних газів і парів | |
Структура умовного позначення:
ТРД-160 (2ТД 438.021.01) Х
Т-керування трифазним крановим двигуном змінного струму з фазним ротором механізму пересування;
Р - реверсор;
Д-з динамічним гальмуванням
160 — номінальний струм контакторів, встановлених у ланцюгах статора двигуна, 160 А;
2ТД 438.021.01- каталожний номер;
Х — кліматичне виконання й категорія розміщення.
ПРИНЦИП РОБОТИ Й КОНСТРУКЦІЯ

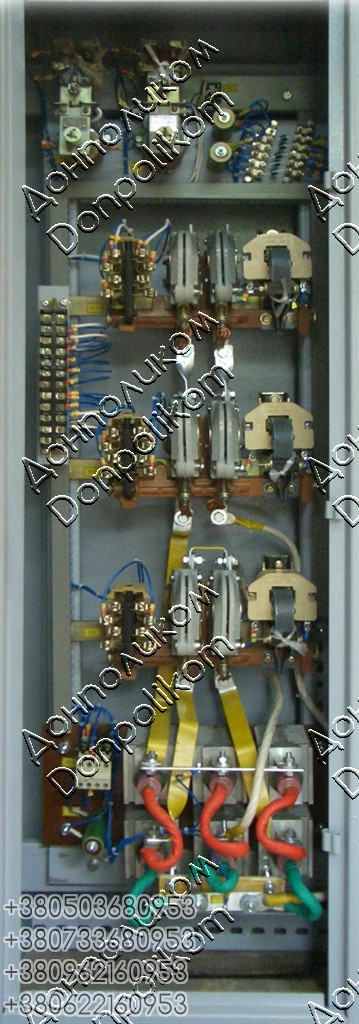

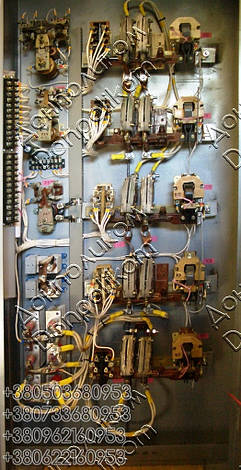

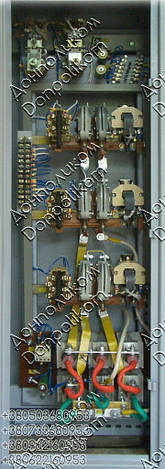

Апарати реверсора ТРД160 у типовому виконанні монтується на металевій рамі. Обслуговування апаратів здійснюється з переднього боку і дає змогу отримати мінімальну площу та зручність експлуатації.
Панелі реверсора ТРД-160 застосовуються в комплекті з контролером ККТ69 и реверсором ТР-160, водночас керування статорними ланцюгами здійснюється за допомогою реверсора ТР-160, роторними — кулачками контролера, а ланцюгами динамічного гальмування — контакторами.
ВАЖНО! На панели реверсора ТРД-160 немає захисту електродвигунів від перевантаження та струмів короткого замикання, нульового та кінцевого захисту, тому ТРД-160 використовуються тільки в комплекті з захисною панеллю ПЗКБ (ПЗКМ).
У типовій комплектації блок (панель) ТРД-160 постачається без шафи . За заявкою Заказника можливе постачання в шафі.
КОМПЛЕКТ ПОСТАВКИ:
- Крановий реверсор ТРД-160 (2ТД 438.021.01)
- Паспорт
- Схема принципова
- Схема під'єднання
- Ключ замка (для виконання в шафі)
ЯК ЗАМОГА
- вибрати необхідний виріб із порівняної таблиці, перейшовши по посилання
- замовити по телефону
- замовити по електронної пошти, попередньо завантаживши та заповнивши опитаний лист (внизу сторінки в розділі "Специфікації") або за посилання
З умовами гарантії можна ознайомитися ЗДІЙСЯ
Виробник самостійно може вносити зміни в специфікацію й конструкцію виробу без погіршення її споживчих властивостей.
| Основні | |
|---|---|
| Виробник | Донполиком ЛТД |
| Гарантійний термін | 12 міс |
| Країна виробник | Україна |
| Умови оплати | передоплата-по домовленості |
| Умови поставки | FCA або по домовленості |
- Ціна: від 23 500 ₴
