КС-400 (ірак.656.222.036-12) панелі для механізмів підіймання кранів
Кранові панелі для механізмів підіймання КС-400 призначені для керування крановими двигунами, що працюють у важкому режимі.
Структура умовного позначення:
КС-400-У3
К — керування трифазним крановим двигуном змінного струму з фазним ротором. Напруга ланцюга керування постійна;
С — для керування двигуном механізму підіймання;
400 — номінальний струм контакторів, встановлених у ланцюгах статора двигуна, А;
Х — кліматичне виконання (У, Т) і категорія розміщення.
Кранові панелі для механізмів підіймання КС-400 призначені для керування крановими двигунами змінного струму з фазним ротором, що працюють у важкому режимі та використовуються в електроприводах кранових механізмів підіймання. Електрична схема панелі керування забезпечує автоматичний пуск, реверсування, гальмування, нульовий і кінцевий захист електроприводів, максимальний захист двигунів. Реле напруги виконує функцію нульового захисту. Через перемикання на контактних затискачах можна зібрати схему, що забезпечує увімкнення гальмівного магніту постійного або змінного струму. Панель комплектується з апаратів, ланцюги керування яких живляться постійним струмом, що дає змогу використовувати більш зносостійкі контактори постійно-змінного струму. Кранові панелі КС-400 постачаються комплектно з блоком комутації БКП-У3
Тип панелі упр-я | Позначення | Кількість і потужність дis-лей при ПВ=40% кВт | Струм статора за ПВ=40% А | Струм ротора за ПВ=40% А | Габарити, мм/ Маса, кг | Тип ко-мандо-контрол-лера | Механ. х-тика |
---|---|---|---|---|---|---|---|
КС-400 | ирак656.222.036-12 | 1х (125…160) | 430 | 245 | 1800х1700 х315 / 475 | ККП-1120 | рис.5 |

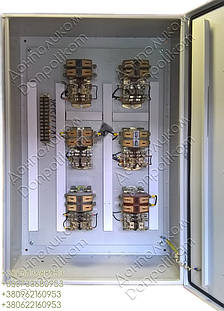

Оперативна частина постійного струму, силова частина змінного струму. Ця панель у типовому виконанні виконується на текстолітовій поворотній рамі. Застосовується в цехах із важким режимом роботи. На панелі КС-400 застосовуються контактори серії КТП-6000 і КТПВ-600, реле серії РЕНВ, пускач серії ПМЛ, рубильники серії ВР3237, реле максимального струму РЕО-401; набирається на текстоліті завтовшки 25 мм.
Для забезпечення надійного контакту, механічної міцності, а також унеможливлення перетискання й перелому жил дротів під час під'єднання до обладнання застосовуються віконцювачі (трубчасті наконечники) .
Дріт оперативних ланцюгів ПВ3х1,5 мм2, гальмівних — 4 мм2 (за спецзамовлення можлива комутація термостійким дротом). Силові ланцюги виконуються дротом ПВ3х70мм2 або шиною.
Панель встановлюється в шафі
За заявкою ЗАПИНКА панель може постачатися без шафи
Комплект постачання:
- Кранова панель пересування КС-400
- Паспорт
- Схема принципова
- Ключ замка (для виконання в шафі)
- Схема під'єднання
З умовами гарантії можна ознайомитися ЗДІЙСЯ
Виробник має право самостійно вносити зміни в конструкцію або специфікацію виробу без погіршення його функціональних характеристик.
Основні | |
---|---|
Виробник | Донполиком ЛТД |
Країна виробник | Україна |
Гарантійний термін | 12 міс |
- Ціна: Ціну уточнюйте
