К-63 (ірак 656.222.015-11) кранові панелі для механізмів пересування

Опис
Характеристики
Інформація для замовлення

Структура умовного позначення:
К-63 У3
К — керування трифазним крановим двигуном змінного струму зі фазним ротором. Напруга ланцюга керування постійна;
60 — номінальний струм контакторів, встановлених у ланцюгах статора двигуна,
Х — кліматичне виконання й категорія розміщення.

Кранові панелі пересування К-63 призначені для автоматичного пуску в функції часу, реверсування, гальмування, а також кінцевого захисту електроприводів змінного струму з фазним ротором, що працюють у важкому режимі та використовуються в електроприводах кранових механізмів пересування. Електрична схема панелі керування забезпечує автоматичний пуск, реверсування, гальмування, нульовий і кінцевий захист електроприводів, максимальний захист двигунів. Реле напруги виконує функцію нульового захисту. Через перемикання на контактних затискачах можна зібрати схему, що забезпечує увімкнення гальмівного магніту постійного або змінного струму.
Оперативна частина постійного струму, силова частина змінного струму.

Тип панелі упр-я Позначення Кількість і потужність дis-лей при ПВ=40% кВт Струм статора за ПВ=40% А Струм ротора за ПВ=40% А Габарити, мм/ Маса, кг Тип ко-мандо-контрол-лера Механ. х-тика
К-63 ірак 656.222.015-11 1х (1,4…30) 75 75 800х1700 х500 / 160 ККП-1114 рис.2

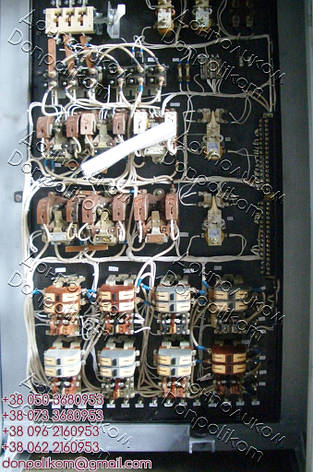

Ця панель у типовому виконанні виконується на текстолітовій поворотній рамі. Застосовується в цехах із важким режимом роботи. На панелі К-63 застосовуються контактори серії ККД-121 або КТК1-20, реле серії РЕВ, пускачі серії ПМЕ або ПМЛ, рубильники серії ВР3231, реле максимального струму PEO-401 не встановлюються, а постачаються окремо за особливим замовленням залежно від потужності двигуна; набирається на текстолиті завтовшки 16 мм.
Монтаж оперативних ланцюгів виконується в коробах на лицьовій стороні панелі дротом ПВ3х1,5 мм2, чим забезпечується обслуговування панелі з одного переднього боку та дає змогу отримати мінімальну площу обслуговування. Для забезпечення надійного контакту, механічної міцності, а також унеможливлення перетискання й перелому жил дротів під час під'єднання до обладнання застосовуються віконцювачі (трубчасті наконечники) .

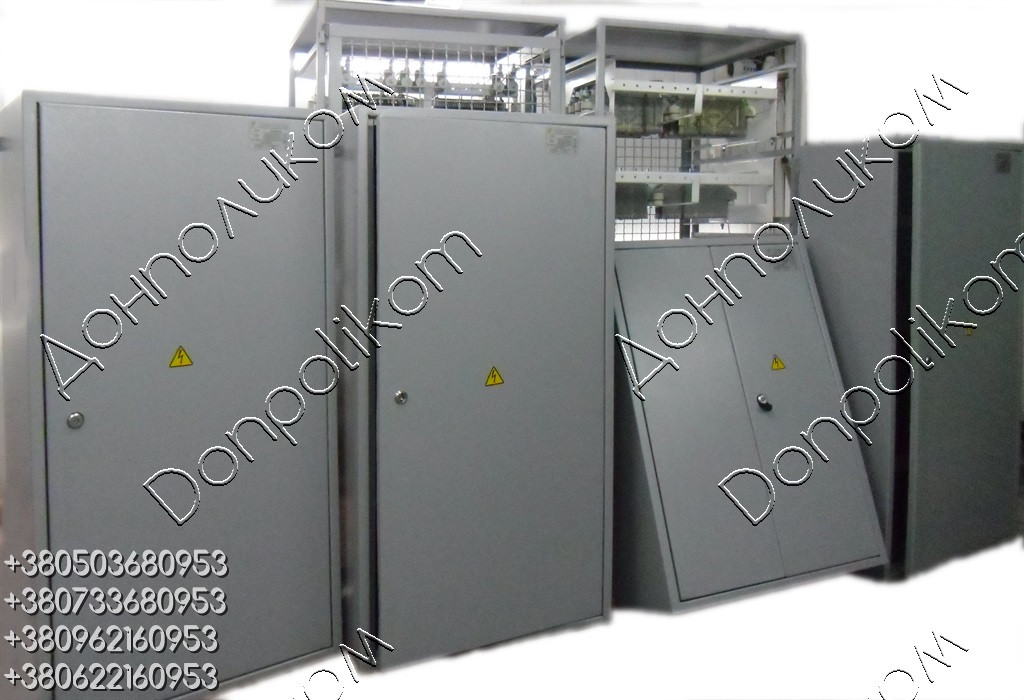

Силові ланцюги виконуються дротом ПВ3х10мм2 або шиною 25х3мм. Панель встановлюється в шафу
За заявкою ЗАПІКА панель може постачатися без шафи

Комплект постачання:
- Кранова панель пересування К-63
- Паспорт
- Схема принципова
- Ключ замка (для виконання в шафі)

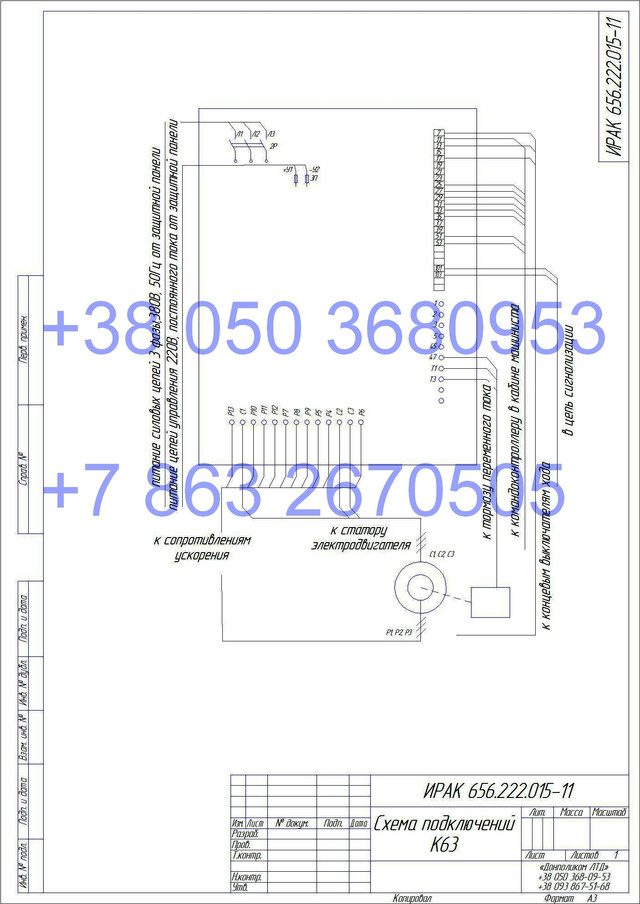

- Схема під'єднання

З умовами гарантії можна ознайомитися ЗДІЙСЯ




Виробник має право самостійно вносити зміни в конструкцію або специфікацію виробу без погіршення його функціональних характеристик.

Основні
ВиробникДонполиком ЛТД
Країна виробникУкраїна
Гарантійний термін12 міс
  • Ціна: від 25 000 ₴
