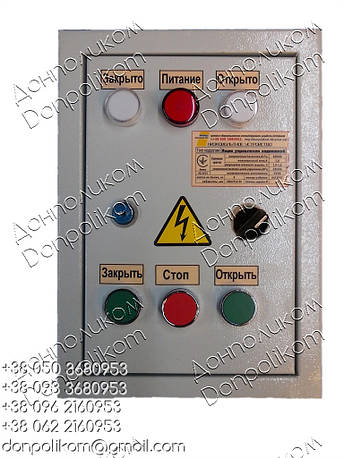

РУСТМ5435 ящики керування двома реверсивними електродвигунами, фото 2
РУСТМ5435 ящики керування двома реверсивними електродвигунами, фото 2

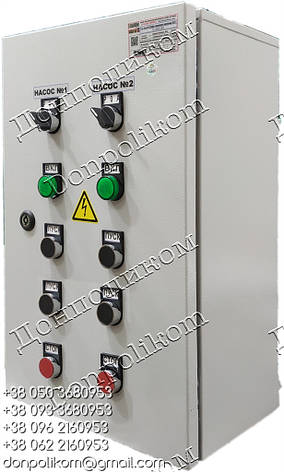

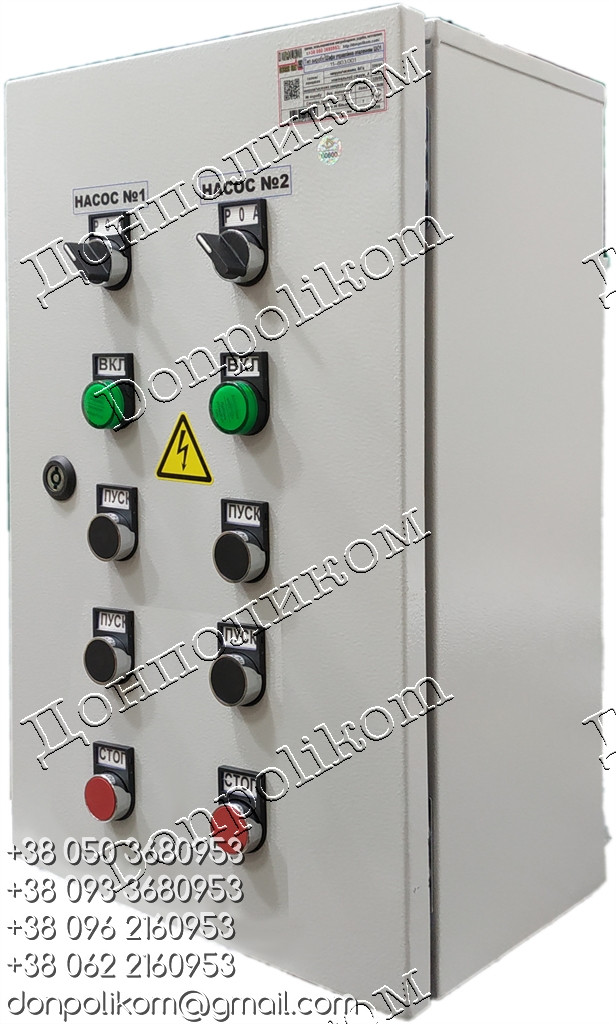

РУСТМ5435 ящики керування двома реверсивними електродвигунами

Опис
Характеристики
Специфікації
Інформація для замовлення

Звертаємо Вашу увагу:
- заявлена ціна товару не є остаточною ціною продажу;
- інформація, розміщена на цій сторінці сайту, за жодних умов не є громадською офертою


НАЗНАЧЕННЯ ЯКИКІВ КЕРУВАННЯ РУСМ5435:

- керування двома реверсивними асинхронними електродвигунами з короткозамкнутим ротором;
— сигналізація та захист асинхронних електродвигунів із короткозамкнутим ротором.

ТЕХНІЧНІ ПАРАМЕТРИ
Напруга живлення силових ланцюгів, В 380
Род тока змінний
Номінальний струм силових ланцюгів (см. табл.2), А вказати у разі замовлення
Напруга живлення  ланцюгів керування, В фазна напруга
Кількість керованих електродвигунів 2
Наявність реверсу є
Автоматичний вимикач немає
Наявність проміжного реле немає
Способ
керування
місцева да
дистанційне да
місцева і дистанційне да
Наявність апаратів керування на двері Кнопки "Пуск", "Стоп", перемикачі вибору режиму, індикаторні лампи
Режим роботи переривно-тривалий
тривалий
повторно-кратковремний
короткочасний
Ступінь захисту IP54 (Іне вказати у разі замовлення)
Клас захисту від ураження електрострумом по ГОСТ 12.2.007.0-75
Спосіб встановлення вертикальний
Тип системи заземлення  TN-C (TN-C-S и TN-S под замовлення)
Маса, не більш ніж кг залежно від струму силових ланцюгів
Габаритні розміри (ВхШхГ), мм
Середнє середовище невибухонебезпечна
без струмопровідного пилу
без агресивних газів і парів

 ПРИНЦИП РОБОТИ Й КОНСТРУКЦІЯ
   Конструктивно шафи керування РОСМ5435 виконуються у формі металевих ящиків. Електричні апарати встановлюються на панелі всередині ящика. Встановлення комплектуючих апаратів у пристрої забезпечує можливість демонтажу спереду. Апарати, що реалізують функції контролю й керування (кнопки, світлосигнальна арматура, перемикачі тощо) на двері шафи.
   Двері замикаються замком. Між корпусом і дверима вироблене захисне уземлення.
   Оперативні написи до апаратів  на панелі та на двері ящика (кнопкам, ключам, сигнальним лампам) виконуються на табличках. Текст напису — згідно з функціональним призначенням апаратів ручного керування

 За узгодженою електричною схемою замовника можуть виготовляти окремі нетипові ящики, для цього необхідно заповнити опитаний аркуш на вкладці "СПЕЦІФІКАЦІЇ" або завантажити по посилання.


КОМПЛЕКТ ПОСТАВКИ:
- Ящик керування РУСМ5435
- Паспорт
- Схема принципова
- Схема під'єднання
- Ключ замка

ЯК ЗАМОГА

  • вибрати необхідний виріб із порівняної таблиці, перейшовши по посилання
  • замовити по телефону
  • замовити по електронної пошти, попередньо завантаживши та заповнивши опитаний лист (внизу сторінки в розділі "Специфікації") або по посилання

З умовами гарантії можна ознайомитися ЗДІЙСЯ

Виробник самостійно може вносити зміни в специфікацію й конструкцію виробу без погіршення її споживчих властивостей.



ВИКОРИСТАННЯ ЗА ТОКУ

Я (РУСМ) 5ХХХХХ-ХХUХ–ХХ У3
СТРУКТУРА ОБОЗНАЧЕННЯ

Типовий індекс схеми

I ном, А

Я (РУСМ)

Буквенне позначення ящиків

18

0,6

20

1

5

Клас НКУ за призначенням:
5 — керування асинхронними двигунами з короткозамкнутим ротором



22

1,6

24

2,5

Х

Група в цьому класі:
1 — керування нереверсивним двигуном
4 — керування реверсивним двигуном



26

4

28

6

ХХ

Зарядковий номер схеми

29

8

30

10

ХХ

Виготовлення ящиків за номінальним струмом

31

12,5

32

16

U

Виготовлення за напругою силового ланцюга:
3 – 110В, 50Гц
4 – 220 В, 50 Гц
7-380 В, 50 Гц



34

25

35

32

36

40

37

50

Х

Виконування за напругою ланцюга керування:
3 – 110В, 50Гц
4 – 220 В, 50 Гц
7-380 В, 50 Гц



38

63

39

80

40

100

41

125

ХХ

Ступінь захисту за ГОСТ 14254-80: 21 – IP21, 31 – IP31, 41 – IP41, 54 – IP54



42

160

У3

Кліматичне виконання за ГОСТ15150-69



Основні
Виробник Донполиком ЛТД
Країна виробникУкраїна
Користувальницькі характеристики
струм силових ланцюгів, Авід 0,63 до 160 (вказати при замовленні)
напруга силових ланцюгів,380/220/110/660 (вказати при замовленні)
Гарантійний термін12 мес
кількість фідерів2
напруга ланцюгів керування,380/220/110 (вказати при замовленні)
