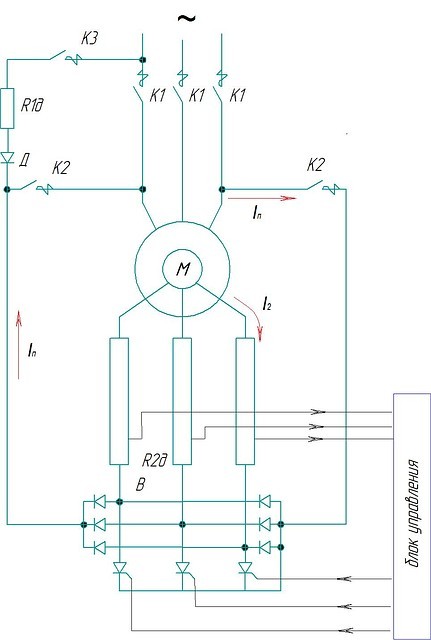

Схема принципильна силова панелей П6506, П6507, Б6503, Б6507, Б5701

Схема динамічного гальмування асинхронного електроприводу з самовизначенням з імпульсно-ключовим регулюванням.

Панелі кранові підйоми з динамічним гальмуванням і імпульсно-ключовим керуванням П6506, П6507, Б6503, Б6507, Б5701 за принципом побудови аналогічні принциповою схемою панели ТСД і вирізняються наявністю вузла імпульсно-ключового регулювання, що дає змогу отримати малі стабільні швидкості переміщення.
Вузол імпульсно-ключового регулювання містить тиристори з блоком керування.
Для механізмів кранів найбільш універсальним способом отримання стійких швидкостей є застосування режиму динамічного гальмування асинхронного електродвигуна з самозбудженням. Реалізація самовживання можлива тільки під час застосування асинхронного електродвигуна з фазним ротором. На принциповою схемою динамічного гальмування кранових панелей П6506, П6507, Б6503, Б6507, Б5701 видно, що в режимі динамічного гальмування із самозбудженням контактор К1 вимкнений, а контактор К2 увімкнений. Водночас живлення обмотування статора здійснюється від роторного ланцюга двигуна через випрямляч В. Включені в ланцюг ротора додаткові опору R2д використовуються як діловики напруги, що дають змогу регулювати зв'язок між струмом ротора та струмом статора для отримання необхідних умов самовдосконалення.
