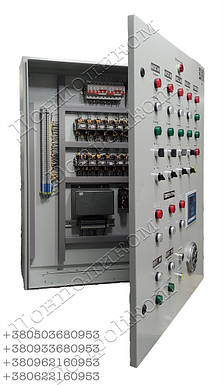

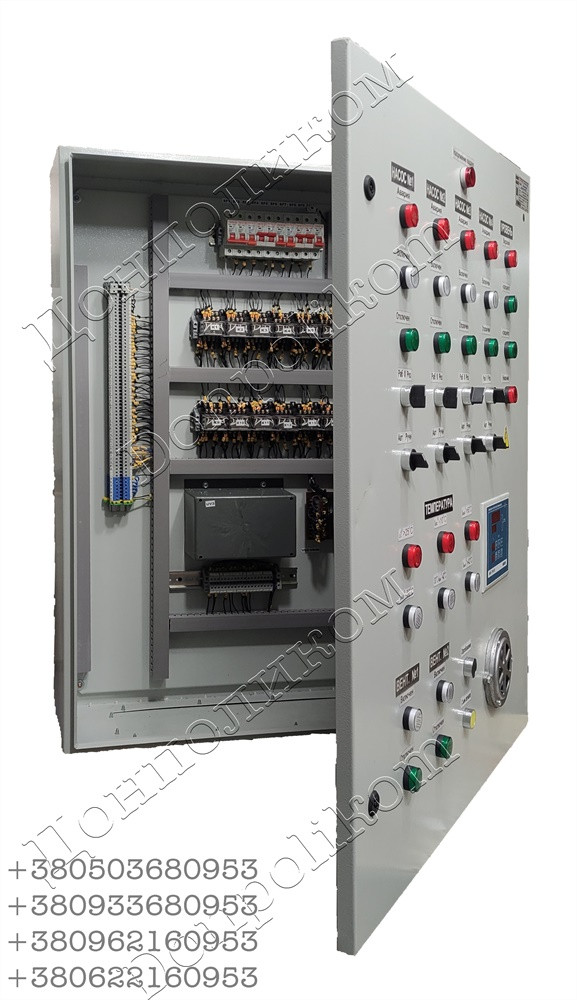

Шафа управління градирнею індукційної печі ІЧТ2,5

Шафа управління градирнею печі ІЧТ2,5 (далі пристрій) призначена для контролю температури охолоджуючої води індукційної печі.
1 Схема пристрою умовно поділена на:
а) схему управління та автоматики (автомат вступної SF1, реле K6-KM11);
б) схему сигналізації (автомат SF8, реле К14, К15, звукова сирена, світлодіодні індикаторні лампи);
в) схему контролю температури охолоджувальної води (автомат SF9, реле К1 - К5, реле-регулятор температури UV1, індикатори HL18 - HL23);с) схему контролю рівня охолодної води (автомат SF10, реле К12 - К13, блок контролю UV2, індикатори , HL12, HL2, HL17);

2. Від неприпустимих струмів коротких замикань зовнішніх пристроїв захищено автоматичними вимикачами SF2 – SF7.

3. Схема пристрою забезпечує такі режими роботи:
- шафа передбачає роботу насосів, що подають воду на охолодження індуктора (насос №1 та насос №2), а також насосів подачі води на градирні (насос №3 та насос №4) та вентиляторів градирні №1 та №2 від існуючих кнопок управління в ручному режимі та автоматичному режимі. - шафа управління забезпечує світлову сигналізацію мінімального, середнього та максимального рівнів охолоджуваної води в робочому баку, а також виведення сигналу мінімального та максимального рівнів на звукову сигналізацію.
- шафа передбачає включення та відключення насосів №1, №2, №3 та №4 як у роботу, так і в резерв. Схема резервування кожної пари насосів здійснюється за допомогою ЕКМ, встановлених на відповідних трубопроводах, що подають.

4. У шафі реалізований контроль температури води на трубопроводі, що подає і зворотному:
- звукова та світлова сигналізація при температурі води нижче 10С на вхідному трубопроводі;
- звукова та світлова сигналізація при температурі води, що виходить вище 50С;
- звукова та світлова сигналізація при перепаді вхідної та вихідної температури води вище 25С;
- світлова сигналізація при температурі води, що виходить нижче 30С;
- світлова сигналізація при температурі води, що виходить, в діапазоні від 30С до 42С;
- світлова сигналізація при температурі води, що виходить вище 42С.

5. Схема шафи передбачає наступний алгоритм роботи насосів та вентиляторів градирні:
- при температурі вихідної води до 30С працює насос №1 або насос №2 (один у резерві, інший у роботі);
- при підвищенні температури до 42С відбувається включення насосів №3 або №4 (один у роботі, інший у резерві);
- при температурі вихідної води понад 42С відбувається включення одночасно вентиляторів №1 та №2 градирні.
