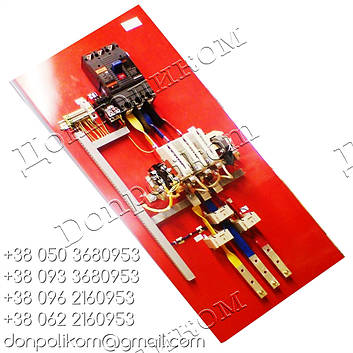

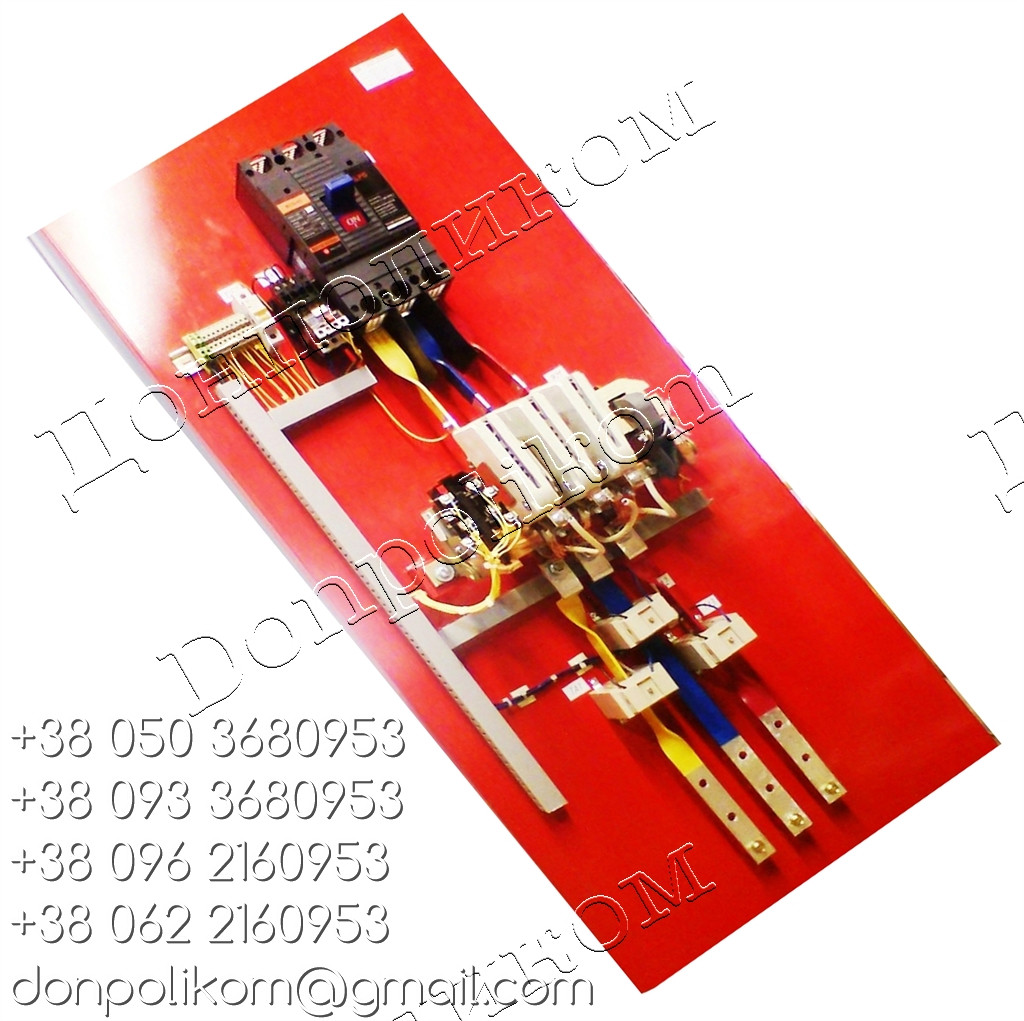

П5131 панель керування асинхронним двигуном з к. з. ротором, фото 2
П5131 панель керування асинхронним двигуном з к. з. ротором, фото 2

П5131 панель керування асинхронним двигуном з к. з. ротором

Опис
Характеристики
Специфікації
Інформація для замовлення

*Звертаємо Вашу увагу:
- заявлена ціна товару не є остаточною ціною продажу;
- інформація, розміщена на даній сторінці сайту ні при яких умовах не є публічною офертою


ПРИЗНАЧЕННЯ ПАНЕЛІ УПРАВЛІННЯ П5131:

- панелі П5131 використовуються у складі низьковольтних комплектних пристроїв модульної конструкції;
- управління одним нереверсійним асинхронним електродвигуном з короткозамкненим ротором;
- сигналізація і захист асинхронних електродвигунів з короткозамкненим ротором.

ТЕХНІЧНІ ПАРАМЕТРИ
Напруга живлення силових ланцюгів, 380
Рід струму змінний
Номінальний струм силових ланцюгів (див. табл.2), А вказати при замовленні
Напруга живлення ланцюгів управління, У лінійне 380В, 50Гц
Кількість керованих електродвигунів 1
Наявність реверсу немає
Автоматичний вимикач є
Наявність перемикача немає
Режим роботи переривчасто-тривалий
тривалий
повторно-короткочасний
короткочасний
Клас захисту від ураження електрострумом по ГОСТ 12.2.007.0-75
Вид системи заземлення TN-C (TN-C-S і TN-S під замовлення)
Маса, не більше, кг в залежності від струму силових ланцюгів
Габаритні розміри (ВхШхГ), мм
Навколишнє середовище вибухобезпечне
без струмопровідного пилу
без агресивних газів і парів

 ПРИНЦИП РОБОТИ І КОНСТРУКЦІЯ
Панелі П5131 збираються на монтажних плитах з одностороннім обслуговуванням. Монтажна плита, на якій збирається панель, являє собою гнуту металеву конструкцію (виконання IP00) з отворами в ній під кріпильні гвинти. На монтажній плиті закріплюється обладнання панелі і блоки затискачів введення і виведення.

За погодженою електричної схемою замовника можуть виготовлятися окремі нетипові панелі, блоки, ящики управління електроприводами, для цього необхідно заповнити опитувальний лист на вкладці "СПЕЦИФІКАЦІЇ" або завантажити за посиланням.


КОМПЛЕКТ ПОСТАВКИ:
- Блок управління П5131
- Паспорт
- Принципова Схема
- Схема підключення


ЯК ЗАМОВИТИ

З умовами гарантії можна ознайомитися ТУТ

Виробник може самостійно вносити зміни в специфікацію і конструкцію виробу без погіршення її споживчих властивостей.



ВИКОНАННЯ ПО СТРУМУ

П5ХХХ–ХХUХ–ХХ У3
СТРУКТУРА ПОЗНАЧЕННЯ

Типової схеми індекс

I ном, А

П

Літерне позначення панелі

39

80

40

100

5

Клас ПКУ за призначенням:
5 – керування асинхронними двигунами з короткозамкненим ротором

41

125

Х Група в даному класі:
1 – управління двигуном нереверсивными
4 – управління реверсивним двигуном

42

160

ХХ

Порядковий номер схеми

43

200

ХХ Виконання панелі по номінальному струму

44

250

U

Виконання напруги силового ланцюга:
3 – 110В, 50Гц
4 – 220В, 50Гц
7 – 380В, 50Гц

46

400

48

630

Х

Виконання по напрузі ланцюги управління:
3 – 110В, 50Гц
4 – 220В, 50Гц
7 – 380В, 50Гц









ХХ

Ступінь захисту по ГОСТ 14254-80: 21 – IP21, 31 – IP31, 41 – IP41, 54 – IP54





У3 Кліматичне виконання по ГОСТ15150-69
Основні
Виробник Донполиком ЛТД
Країна виробникУкраїна
Тип двигуна Асинхронні
Користувальницькі характеристики
Гарантія12 міс.
