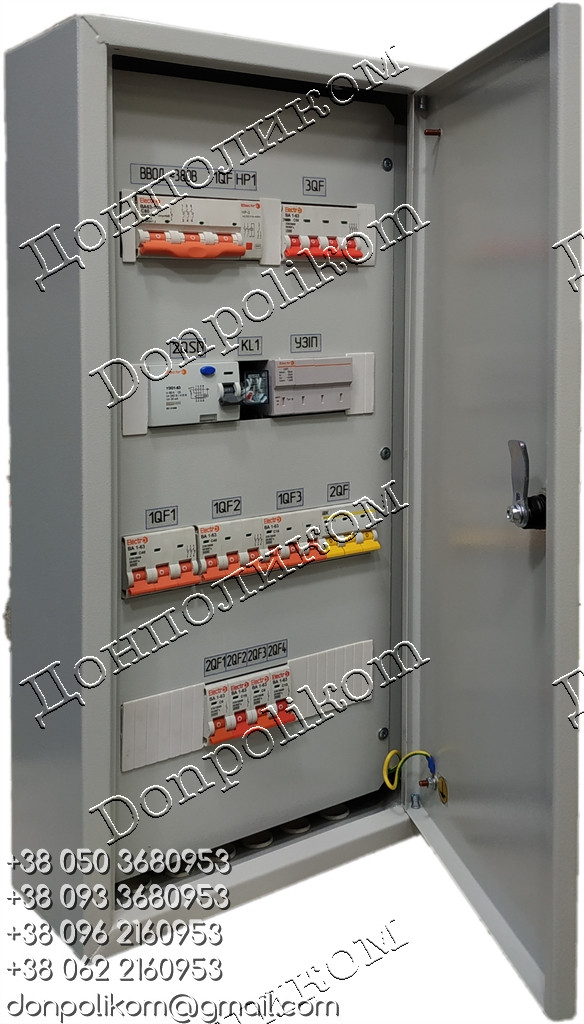

ШВР, ШВРА, ШВРО — шафи ввідно-розподільних серії ШВР
Шафи ввідно-розподільні ШВР призначені для введення та розподілу за споживачами електроенергії трифазного або однофазного змінного струму номінальної напруги 380 (220) У частоті 50 Гц, а також для захисту введення мережі та навантажень споживачів від перевантажень і струмів КЗ, від перенапруг, для контролю ізоляції тощо.
Класифікація Шафи класифікуються за виглядом ввімкнення введення, номінальною напругою, кількістю введень від мережі
загального призначення та дизельної електростанції, за місцем встановлення.
Структура умовного позначення ШВР [] У []/16 [][][] К:
ШВР — шафа ввідно-розподільна;
[] — виконання за виглядом вмикання введення: Р — ручне вмикання введення;
А - автоматичне вмикання введення; Про — немає ручного ввімкнення введення;
У — виготовлення з лічильником обліку електроенергії;
[] — номінальна напруга, В (380; 220);
16 — виконання за загальним струмом споживання (1000 А);
[] — кількість введень від мережі загального призначення (1; 2; 3);
[] — кількість введень від дизельної електростанції (0; 1; 2);
[] — виконання за місцем встановлення: П — підлогове; З − настінне;
К — виготовлення з панеллю комутації аварійного освітлення.
Особливості конструкції Шафи випускаються з ручним під'єднанням введенням (ШВР), з автоматичним перемиканням введень (ШВРА) і без автоматичного вимикача для увімкнення введень (ШВРО). Передбачена можливість під'єднання до ШВР одного й більше живильних введень від мережі загального призначення, а також дизельної електростанції (ДЕС).
За потреби в шафі встановлюється панель комутації аварійного освітлення, яка забезпечує автоматичне під'єднання мережі аварійного освітлення до акумуляторної батареї у разі зникнення напруги змінного струму й автоматичне вимкнення мережі аварійного освітлення від акумуляторної батареї під час відновлення напруги змінного струму.
Виробництво ШВР базується, головно, на комплектуючих заявлених ЗАПКАЧКОМ.
Електрична схема шафи визначається під час конкретного проєктування та залежить від вимог ЗАПКАННЯ.
Конструкцією передбачає обслуговування шафи з лицьового боку.
Корпуси шаф настінного та підлогового виготовлення виготовлені зі сталі з покриттям порошковою фарбою.
У шафі передбачаються всі необхідні пристосування для під'єднання кабелів, що підводяться з урахуванням їх перерізу та місця підведення.
Залежно від умов експлуатації, конструктивних вимог замовника можуть бути використані спеціальні шафи, призначені для встановлення поза приміщеннями.
Для стрижня оглядачим найхарактерніше застосування ШВРА в системах електропостачання споживачів різних категорій.
Споживачі першої категорії надійності (наприклад, підприємства та споруди зв'язку), перерва в електропостачанні яких допустиме лише на час автоматичного відновлення живлення, мають забезпечуватися електроенергією від двох незалежних взаєморезервальних джерел живлення. Для електропостачання споживачів особливої групи першої категорії надійності, крім цього, має передбачається додаткове живлення від третього незалежного джерела. У цьому разі можуть бути використані шафи серії ШВРА, обладнані автоматичним введенням резерву (АВР), які забезпечують безперебійне електроживлення навантаження споживача. Крім того, ШВРА забезпечують можливість під'єднання ДЕС до споживача автоматично або вручну.
Комплект постачання:
- Шафа ШВР, ШВРА
- Паспорт
- Схема принципова
- Ключ замка
- Схема під'єднання
З умовами гарантії можна ознайомитися ЗДІЙСЯ
Виробник має право самостійно вносити зміни в конструкцію або специфікацію виробу без погіршення його функціональних характеристик.
Основні | |
---|---|
Виробник | Донполиком ЛТД |
Країна виробник | Україна |
Користувальницькі характеристики | |
Гарантійний термін | 12 мес |
- Ціна: Ціну уточнюйте
