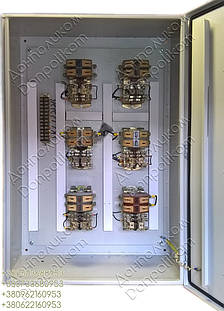

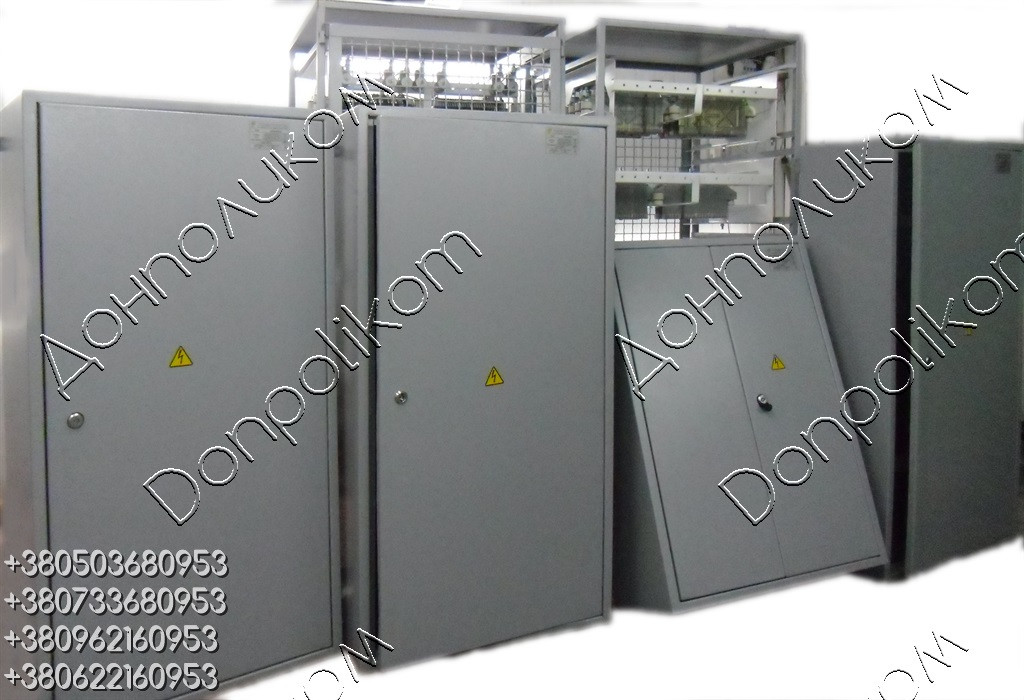

Кранові панелі керування серії КС, ДКС

Опис
Характеристики
Інформація для замовлення

ГАРНІ ПАНЕЛІ ПІД'ЄМА СЕРІЇ К

Панелі підйому серії К
Структура умовного позначення:
(Д) К (С) —ХХ3
К — керування трифазним крановим двигуном змінного струму з фазним ротором. Напруга ланцюга керування постійна;
С — для керування двигуном механізму підіймання;
Д — для керування двома двигунами одночасно;
Х — номінальний струм контакторів, встановлених у ланцюгах статора двигуна, А;
Х — кліматичне виконання (У, Т) і категорія розміщення.

Панель КС.
Панель керування призначена для керування крановими двигунами змінного струму з фазним ротором, що працюють у важкому режимі та використовуються в електроприводах кранових механізмів підіймання. Електрична схема панелі керування забезпечує автоматичний пуск, реверсування, гальмування, нульовий і кінцевий захист електроприводів, максимальний захист двигунів. Реле напруги виконує функцію нульового захисту.
Через перемикання на контактних затискачах можна зібрати схему, що забезпечує увімкнення гальмівного магніту постійного або змінного струму. Панель комплектується з апаратів, ланцюги керування яких живляться постійним струмом, що дає змогу використовувати більш зносостійкі контактори постійно-змінного струму.
Панелі КС мають такі виготовлення: КС-160, КС-250 і КС-400.

— КС-160.
Оперативна частина постійного струму, силова частина змінного струму. Ця панель у типовому виконанні виконується на текстолітовій поворотній рамі.
Застосовується в цехах із важким режимом роботи. На панелі КС-160 застосовуються контактора КТПВ-623, реле серії РЕНВ, пусктель серії ПММС, рубільники серії Р32 і Р21, реле максимального струму РЕО-401; набирається на текстоліті завтовшки 20 мм. Дріт оперативних ланцюгів 2,5 мм2, гальмівних — 4 мм2, а силових 35 мм2 або шина мідний переріз 20х2мм.

— КС-250.
Оперативна частина постійного струму, силова частина змінного струму. Ця панель у типовому виконанні виконується на текстолітовій поворотній рамі.
Застосовується в цехах із важким режимом роботи. На панелі КС-250 застосовуються контактора КТПВ-624 і КТПВ-623, реле серії РЕНВ, пускач серії ПМЕ або ПМЛ, рубильники серії Р32 і Р21, реле максимального струму РЕО-401; набирається на текстоліті завтовшки 25 мм. Дріт оперативних ланцюгів 2,5 мм2, гальмівних — 4 мм2, а силових 50 мм2 або шина мідний переріз 25х2мм.

— КС-400.
Оперативна частина постійного струму, силова частина змінного струму. Ця панель у типовому виконанні виконується на реєстолітовій поворотній рамі. Застосовується в цехах із важким режимом роботи. На панелі КС-400 застосовуються контактора КТП-6042 і КТПВ-623, реле серії РЕНВ, пускач серії ПМЕ або ПМЛ, рубильники серії Р34 і Р21, реле максимального струму РЕО-401. Дріт оперативних ланцюгів 2,5 мм2, гальмівних — 4 мм2, а силових 70 мм2 або шина мідний переріз 25х3 мм.

Панель ДКС.
Панель керування призначена для керування двома крановими двигунами змінного струму з фазним ротором, що працюють у важкому режимі та
використовуються в електроприводах кранових механізмів підіймання. Електрична схема панелі керування забезпечує автоматичний пуск, реверсування,
гальмування, нульовий і кінцевий захист електроприводів, максимальний захист двигунів. Реле напруги виконує функцію нульового захисту.
Через перемикання на контактних затискачах можна зібрати схему, що забезпечує увімкнення гальмівного магніту постійного або змінного струму.
Панель комплектується з апаратів, ланцюги керування яких живляться постійним струмом, що дає змогу використовувати більш зносостійкі контактори постійно-змінного струму.
Дворухальна панель керування ДКС може забезпечити короткочасну роботу приводу на одному двигуні.
Панелі ДКС мають такі виготовлення: ДКС-160, ДКС-250 і ДКС-400.

— ДКС-160.
Оперативна частина постійного струму, силова частина змінного струму. Ця панель у типовому виконанні виконується на текстолітовій поворотній рамі.
Застосовується в цехах із важким режимом роботи. На панелі КС-160 застосовуються контактора КТПВ-623, реле серії РЕНВ, пусктель серії ПММС, рубільники серії Р32 і Р21, реле максимального струму РЕО-401; набирається на текстоліті завтовшки 20 мм. Дріт оперативних ланцюгів 2,5 мм2, гальмівних — 4 мм2, а силових 35 мм2 або шина мідний переріз 20х2мм.

— ДКС-250.
Оперативна частина постійного струму, силова частина змінного струму. Ця панель у типовому виконанні виконується на текстолітовій поворотній рамі. Застосовується в цехах із важким режимом роботи. На панелі ДКС-250 застосовуються контактора КТПВ-624 і КТПВ-623, реле серії РЕНВ, пускач серії ПМЕ або ПМЛ, рубильники серії Р32 і Р21, реле максимального струму РЕО-401; набирається на текстоліте завтовшки 25 мм. Дріт оперативних ланцюгів 2,5 мм2, гальмівних — 4 мм2, а силових 50 мм2 або шина мідний переріз 25х2мм.

— ДКС-400.
Оперативна частина постійного струму, силова частина змінного струму. Ця панель у типовому виконанні виконується на реєстолітовій поворотній рамі. Застосовується в цехах із важким режимом роботи. На панелі КС-400 застосовуються контактора КТП-6042 і КТПВ-623, реле серії РЕНВ,
пускач серії ПМЕ або ПМЛ, рубильники серії Р34 і Р21, реле максимального струму РЕО-401. Дріт оперативних ланцюгів 2,5 мм2, гальмівних — 4 мм2, а силових 70 мм2 або шина мідний переріз 25х3 мм.

З умовами гарантії можна ознайомитися ЗДІЙСЯ


Виробник має право самостійно вносити зміни в конструкцію або специфікацію виробу без погіршення його функціональних характеристик.

Основні
ВиробникДонполиком ЛТД
Країна виробникУкраїна
Гарантійний термін12 міс
  • Ціна: від 30 000 ₴
