Схеми гідродинамічних фільтрів з відбором рідини з трубопроводів
Гідродинамічні фільтри можуть використовуватися в схемі з частковим відбором рідини з трубопроводів.
Гідродинамічні фільтри серії ОВДП і ФКД 1.1, ФПГД можуть використовуватися в схемі з частковим відбором рідини з трубопроводів.

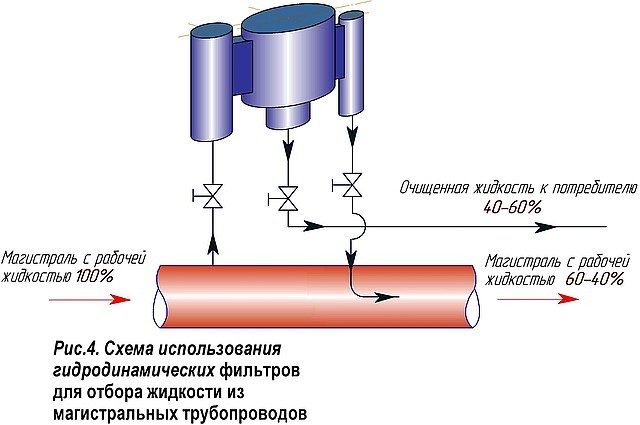

Схема 1 дозволяє здійснювати відбір рідини безпосередньо з трубопроводу.Схема 1 має наступні переваги та недоліки:
ПЕРЕВАГИ: 1. Відсутність рухомих частин.2. Простота конструкції. 3. Самоочищення без скидання частини потоку. 4. Відсутність потреби в попередньому очищенню.
НЕДОСТАТКИ:1. Необходимость предварительной разборки трубопровода.2. Наличие заиливания внизу трубопровода. С целью исключения заиливания фильтра, его предпочтительно устанавливать на вертикальной части трубопровода (при этом узел слива ила не нужен).
Для повышения производительности и улучшения ремонтопригодности (исключается разборка трубопровода) используют схему расположения фильтра вне трубопровода, но со сбросом сливаемой части жидкости обратно в трубопровод.Данная схема имеет следующие преимущества и недостатки:
ПЕРЕВАГИ: 1. Можливість використання ряду конструкцій фільтрів. 2. Можливість ремонту очисника без розбирання трубопроводу.
НЕДОЛІКИ:
1. Підвищення концентрації забруднень в трубопроводі.
Для замовлення фільтра необхідно заповнити опитувальний лист, . Завантажити бланк ОПИТУВАЛЬНОГО ЛИСТА можна внизу цієї сторінки в розділі СПЕЦИФІКАЦІЇ або в розділі «Презентації і документи для скачування»
З умовами гарантії можна ознайомитися ТУТ
- Ціна: Ціну уточнюйте
