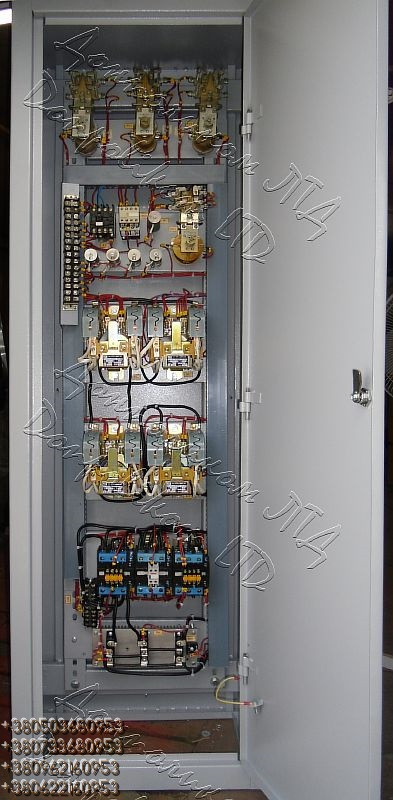

Б6506 (ІРАК 656.161.009) магнітний контролер керування пересування крана, фото 2

Б6506 (ІРАК 656.161.009) магнітний контролер керування пересування крана

Опис
Характеристики
Специфікація
Інформація для замовлення

Звертаємо Вашу увагу:
- заявлена ціна товару не є остаточною ціною продажу;
- інформація, розміщена на цій сторінці сайту, за жодних умов не є громадською офертою


НАЗНАЧЕНИЕ БЛОКА КЕРУВАННЯ МЕХАНІЗМАМИ ПЕРЕРУХАННЯ КРАНА Б6506 (ІРАК 656.161.009
):
імпульсно-ключове керування  для отримання низьких доводкових швидкостей механізмів пересування;
- керування двома асинхронними електроприводами з фазним ротором кранових механізмів пересування;
- автоматичний розгін у функції часу;
- автоматичне гальмування в функції часу;
- контрольоване гальмування противключення;
- реверс електродвигунів механізмів пересування крана, візка тощо;
- кінцева захист для запобігання переміщення рухомих конструкцій над допустимими меж;
- нульова захист для вимкнення електропривода у разі припинення подавання живлення на кран і унеможливлення самозапуску електродвигуна під час відновлення живлення, якщо орган керування перебуває в робочому положенні.

ТЕХНІЧНІ ПАРАМЕТРИ
Напруга живлення, В 380
Род тока змінний
Номінальний струм статора за ПВ=40%, А Б6506-3877 75
Б6506-4077 100
Номінальний струм ротора за ПВ=40%, А Б6506-3877 75
Б6506-4077 100
Діапазон регулювання швидкості 10:1
Кількість і потужність двигунів за ПВ=40% Б6506-3877 2х(1,4...22)кВт
Б6506-4077 2х(1,4...30)кВт
Тип командоконтролера  ККП-1130
Клас захисту від ураження електрострумом по ГОСТ 12.2.007.0-75
Спосіб встановлення вертикальний
Маса, не більш ніж кг 70
Габаритні розміри (ВхШхГ), мм не більш ніж 500х1400 х250
Механічна характеристика рис.1
Середнє середовище невибухонебезпечна
без струмопровідного пилу
без агресивних газів і парів

 ПРИНЦИП РОБОТИ Й КОНСТРУКЦІЯ
   Апарати блока керування Б6506 у типовому виконанні монтується на металевій монтажній панелі. Обслуговування апаратів здійснюється з переднього боку і дає змогу отримати мінімальну площу та зручність експлуатації. У цих схемі блока керування Б6506  імпульсно-ключове керування використано для отримання доводкових швидкостей механізмів пересування за діапазону регулювання 10:1. За винятком режиму малих швидкостей, робота схеми аналогічна керуванню від командоконтролера.
   ВАЖНО! На блоці керування Б6506 немає захисту електродвигунів від перевантаження й струмів короткого замикання, тому вона використовується тільки в комплекті з захисною панеллю
   У типовій комплектації блок (панель) Б6506  постачається без шафи . За заявкою Заказника можливе постачання в шафі.

КОМПЛЕКТ ПОСТАВКИ:
- Крановий блок пересування Б6506 (ІРАК 656.161.009)
- Паспорт
- Схема принципова
- Схема під'єднання
- Ключ замка (для виконання в шафі)

Схема під'єднання кранової панелі пересування Б6506 наведена тут

ЯК ЗАМОГА

  • вибрати необхідний виріб із порівняної таблиці, перейшовши по посилання
  • замовити по телефону
  • замовити по електронної пошти, попередньо завантаживши та заповнивши опитаний лист (внизу сторінки в розділі "Специфікації") або по посилання

З умовами гарантії можна ознайомитися ЗДІЙСЯ

Виробник самостійно може вносити зміни в специфікацію й конструкцію виробу без погіршення її споживчих властивостей.

Основні
ВиробникДонполиком ЛТД
Гарантійний термін12 міс
Країна виробникУкраїна
Користувацькі характеристики
умови поставкиFCA (Інкотермс 2010) або договірної
спосіб оплатидоговірної
  • Ціна: від 19 500 ₴
