Я5137 нереверсивний двофідерний ящик керування електродвигунами
ГОЛОВНА › Я5000, РУСМ5000, Я5100 — ящики керування електроприводами › Я5137 — двофідерний ящик керування
- ящик керування Я5137 призначений для керування двома електродвигунами та може виготовлятися у різних технічних модифікаціях залежно від параметрів технологічного обладнання;
- кінцева ціна виробу визначається номінальною потужністю двигунів, типом застосованої електротехнічної апаратури та додатковими функціями керування;
- технічні характеристики, наведені на сторінці, мають довідковий характер і можуть уточнюватися під час погодження замовлення;
- конструкція корпусу, габаритні розміри та колір покриття можуть відрізнятися залежно від виробничої серії або вимог проєкту.
⚙️ Я5137 — двофідерний нереверсивний ящик керування двома асинхронними електродвигунами з перемикачем режимів «Місцеве – Дистанційне»
⚡ Оптимальна ціна безпосередньо від виробника DONPOLIKOM
Замовити Я5137Можливе індивідуальне доопрацювання електричної схеми Я5137 відповідно до вимог технологічного процесу, технічного завдання або специфіки обладнання
📝 Як замовити ящик керування Я5137
- повідомте номінальну потужність кожного електродвигуна;
- вкажіть тип технологічного обладнання (насоси, вентилятори, транспортери, дробарки, компресори тощо);
- оберіть необхідний режим керування — місцевий, дистанційний або комбінований;
- узгодьте бажаного виробника електротехнічної апаратури;
- надішліть технічне завдання або опитувальний лист;
- 📞 Відділ технічних консультацій: +38 (050) 368-09-53
- +38 (093) 368-09-53
- +38 (096) 216-09-53
- 📧 Email: donpolikom@ukr.net
✅ Основні переваги ящика керування Я5137
- керування двома незалежними трифазними електродвигунами;
- надійний прямий пуск асинхронних електродвигунів;
- окремий тепловий захист для кожного електроприводу;
- перемикачі режимів «Місцеве – Дистанційне» для гнучкого керування;
- висока стабільність роботи в умовах промислової експлуатації;
- можливість адаптації схеми під індивідуальні виробничі задачі;
- зручність технічного обслуговування та монтажу;
- відповідність сучасним нормам електробезпеки.
📌 Призначення та функціональні можливості Я5137
Ящик управління Я5137 входить до складу серії промислових електрощитів Я5000 і використовується для ефективного керування двома трифазними асинхронними електродвигунами у мережах змінного струму напругою 230/400 В.
Основна функція обладнання полягає у забезпеченні надійного запуску, зупинки, контролю та захисту електроприводів, які застосовуються у виробничих, інженерних та технологічних системах.
Кожен канал керування має окремий силовий контур і незалежну систему захисту, що дозволяє експлуатувати електродвигуни як автономно, так і синхронно у складі одного технологічного процесу.
Особливістю моделі Я5137 є відсутність ввідних вимикачів, нереверсивна схема керування та використання перемикачів режимів «Місцеве – Дистанційне», які дозволяють швидко змінювати спосіб керування обладнанням без втручання у схему.
🔧 Конструктивне виконання

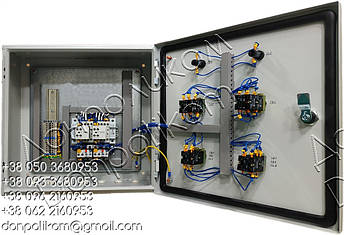

Ящик керування Я5137 виготовляється у міцному металевому корпусі настінного монтажу. Усередині корпусу розташована монтажна панель, на якій встановлюється силова та керуюча електротехнічна апаратура.
- магнітні контактори для комутації електродвигунів;
- теплові реле для індивідуального захисту;
- клемні колодки для підключення силових кабелів;
- перемикач режимів «Місцеве – Дистанційне»;
- кнопки керування «Пуск» та «Стоп»;
- сигнальні індикатори роботи каналів;
- допоміжна комутаційна апаратура.

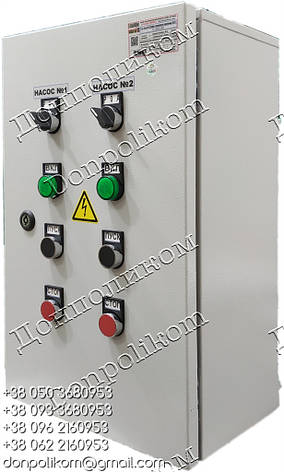

На дверцятах корпусу можуть встановлюватися органи керування, світлова індикація стану та перемикачі режимів, що забезпечує зручну роботу оператора.
🏭 Галузі застосування
- насосні станції та системи водопостачання;
- вентиляційні установки та кліматичні системи;
- конвеєрні та транспортні механізми;
- зернопереробні та елеваторні комплекси;
- харчова промисловість;
- виробничі підприємства;
- інженерні системи промислових об'єктів.
🛠 Технічні характеристики Я5137
| ТЕХНІЧНИЙ ПАСПОРТ | ||
| Напруга живлення силових ланцюгів, В | 230 / 400 | |
| Рід струму | змінний, 50 Гц | |
| Кількість керованих електродвигунів | 2 | |
| Тип пуску електродвигунів | прямий | |
| Номінальний струм | визначається при замовленні | |
| Спосіб керування | місцеве | так |
| дистанційне | так | |
| місцеве + дистанційне | через перемикач «Місцеве – Дистанційне» | |
| Тепловий захист двигунів | індивідуальний | |
| Апарат керування на дверях | кнопки "Пуск", "Стоп", перемикач режимів, сигнальні лампи | |
| Ступінь захисту корпусу | IP31 / IP54 | |
| Клас захисту від ураження електричним струмом | 0І | |
| Спосіб монтажу | настінний | |
| Система заземлення | TN-C (TN-S, TN-C-S — за замовленням) | |
| Габарити та маса | залежать від комплектації | |
| Умови експлуатації | невибухонебезпечне середовище | |
| відсутність струмопровідного пилу | ||
| відсутність агресивних газів та парів | ||
За потреби ящик керування Я5137 може комплектуватися електроапаратурою провідних світових брендів або перевірених українських виробників. Фінальна конфігурація обладнання узгоджується із замовником перед початком виробництва.
📦 Комплект поставки Я5137
- зібраний та протестований ящик керування Я5137;
- паспорт виробу з відміткою ВТК, захистною голограмою;
- принципова електрична схема;
- ключі від дверцят корпусу;
- маркування та попереджувальні наклейки.
🚚 Доставка по Україні: Київ, Харків, Дніпро, Одеса, Львів та інші міста транспортними компаніями.
🔌 Порядок введення в експлуатацію
- перевірити параметри електромережі;
- закріпити корпус ящика на монтажній поверхні;
- обов'язково підключити захисне заземлення;
- підключити силові та керуючі кабелі відповідно до схеми;
- виконати тестовий запуск кожного електродвигуна.
❓ Поширені запитання про Я5137
Чи можуть двигуни працювати незалежно один від одного?
Так. Кожен електродвигун має власний канал керування та індивідуальний тепловий захист.
Чи підтримує Я5137 дистанційне керування?
Так. Для цього передбачений перемикач режимів «Місцеве – Дистанційне».
Чи можливе виготовлення корпусу з іншим ступенем захисту?
Так, за індивідуальним замовленням можливе виконання корпусу зі ступенем захисту IP65.
Чи надається гарантія на обладнання?
Так, на обладнання надається офіційна гарантія виробника.
📘 Корисна інформація
- Як правильно обрати ящик керування
- Схеми підключення та рекомендації з монтажу
- Гарантійні умови виробника
- Типові помилки при виборі потужності
- опитувальні листи доступні у розділі Презентації та документи компанії DONPOLIKOM.
DONPOLIKOM — український виробник електрощитового обладнання з багаторічним досвідом проєктування та виготовлення систем керування електроприводами.
Я5137, ящик керування Я5137, двофідерний ящик керування, керування двома електродвигунами, Я5000, електрощитове обладнання Україна
| Основні | |
|---|---|
| Виробник | DONPOLIKOM |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Наявність реверсу | Немає |
| струм силових ланцюгів, А | від 0,63 до 160 (вказати при замовленні) |
| кількість фідерів | 2 |
| напруга ланцюгів керування, | 380/220/110 (вказати при замовленні) |
