РУСМ5135 нереверсивний двофідерний ящик керування електродвигунами
ГОЛОВНА › Я5000, РУСМ5000, Я5100 — ящики керування електроприводами › РУСМ5135 — двофідерний ящик керування
- ящик керування РУСМ5135 призначений для керування двома електродвигунами та може виготовлятися у декількох технічних виконаннях відповідно до вимог конкретного проєкту;
- кінцева ціна обладнання визначається залежно від потужності електродвигунів, комплектації електротехнічною апаратурою та додаткових функцій керування;
- наведені параметри мають довідковий характер та уточнюються під час погодження технічного завдання;
- габаритні розміри, колір корпусу та конструктивні елементи можуть змінюватися залежно від партії виробництва та комплектації.
⚙️ РУСМ5135 — двофідерний нереверсивний ящик керування двома асинхронними електродвигунами з перемикачем «Місцеве – Дистанційне»
⚡ Вигідна ціна безпосередньо від виробника DONPOLIKOM
Замовити РУСМ5135Можливе індивідуальне доопрацювання електричної схеми РУСМ5135 відповідно до технічного завдання, особливостей технологічного обладнання або специфіки виробничого процесу
📝 Як замовити ящик керування РУСМ5135
- повідомте номінальну потужність кожного електродвигуна;
- вкажіть тип обладнання (насоси, вентилятори, транспортери, компресори, млини, дробарки тощо);
- визначте потрібний режим керування — місцевий, дистанційний або комбінований;
- узгодьте бажаного виробника електротехнічної апаратури;
- надішліть технічне завдання або опитувальний лист;
- 📞 Відділ технічних консультацій: +38 (050) 368-09-53
- +38 (093) 368-09-53
- +38 (096) 216-09-53
- 📧 Email: donpolikom@ukr.net
✅ Основні переваги ящика керування РУСМ5135
- ефективне керування двома незалежними трифазними електродвигунами;
- надійний прямий пуск асинхронних двигунів без складних перетворювачів;
- індивідуальний тепловий захист кожного електроприводу;
- перемикач режимів «Місцеве – Дистанційне» для зручного керування;
- висока надійність у складних промислових умовах;
- можливість модернізації схеми під конкретне обладнання;
- простий монтаж і зручне технічне обслуговування;
- відповідність сучасним нормам електробезпеки та промислових стандартів.
📌 Призначення та функціональні можливості РУСМ5135
Ящик управління РУСМ5135 входить до серії низьковольтного електрощитового обладнання РУСМ5000 та призначений для надійного керування двома асинхронними трифазними електродвигунами з робочою напругою 230/400 В.
Основне призначення пристрою — забезпечення пуску, зупинки, контролю стану та електричного захисту електродвигунів, які застосовуються у виробничих, транспортних та інженерних системах.
Кожен канал керування має власний силовий та допоміжний контур, що дозволяє експлуатувати двигуни як окремо, так і одночасно у складі єдиної технологічної лінії або автоматизованого комплексу.
Особливістю моделі РУСМ5135 є відсутність ввідних автоматичних вимикачів та наявність перемикача режимів «Місцеве – Дистанційне», що забезпечує гнучке керування обладнанням без змін у схемі електроживлення.
🔧 Конструктивне виконання
Ящик керування РУСМ5135 виготовляється у міцному металевому корпусі настінного типу монтажу. Всередині корпусу розміщена монтажна панель із силовими та керуючими елементами.
- магнітні контактори для комутації електродвигунів;
- теплові реле для індивідуального захисту двигунів;
- клемні колодки для підключення силових і керуючих кабелів;
- перемикач режимів «Місцеве – Дистанційне»;
- кнопки керування «Пуск» та «Стоп»;
- сигнальні індикатори роботи кожного електроприводу;
- допоміжна комутаційна та захисна апаратура.

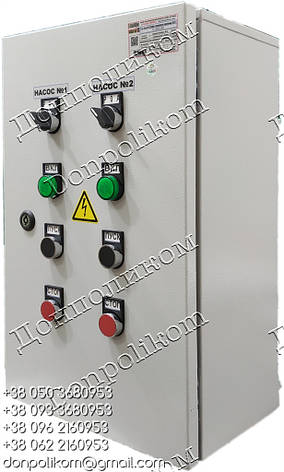

На дверцятах корпусу встановлюються органи керування та світлова індикація, що дозволяє оператору контролювати роботу обладнання без відкривання шафи.
🏭 Галузі застосування
- насосні станції водопостачання;
- системи вентиляції та кондиціювання;
- конвеєрні та транспортні лінії;
- зернові елеватори та агропромислові комплекси;
- харчова та переробна промисловість;
- машинобудівні підприємства;
- виробничі та складські об’єкти.
🛠 Технічні характеристики РУСМ5135
| ТЕХНІЧНИЙ ПАСПОРТ | ||
| Напруга живлення силових ланцюгів, В | 230 / 400 | |
| Рід струму | змінний, 50 Гц | |
| Кількість керованих електродвигунів | 2 | |
| Тип пуску електродвигунів | прямий | |
| Номінальний струм | визначається при замовленні | |
| Спосіб керування | місцеве | так |
| дистанційне | так | |
| місцеве + дистанційне | через перемикач «Місцеве – Дистанційне» | |
| Тепловий захист двигунів | індивідуальний для кожного каналу | |
| Апарат керування на дверях | кнопки "Пуск", "Стоп", перемикач режимів, сигнальні лампи | |
| Ступінь захисту корпусу | IP54 | |
| Клас захисту від ураження електричним струмом | 0І | |
| Спосіб монтажу | настінний | |
| Система заземлення | TN-C (TN-S, TN-C-S — за замовленням) | |
| Габарити та маса | залежать від комплектації | |
| Умови експлуатації | невибухонебезпечне середовище | |
| відсутність струмопровідного пилу | ||
| відсутність агресивних газів та парів | ||
За бажанням замовника ящик керування РУСМ5135 може комплектуватися електроапаратурою провідних світових брендів або перевіреними українськими аналогами. Остаточна конфігурація погоджується перед початком виробництва.
📦 Комплект поставки РУСМ5135
- зібраний та перевірений шкаф керування РУСМ5135;
- паспорт виробу з відміткою ВТК та захисною голограмою;
- принципова електрична схема;
- ключі від дверцят;
- маркування та попереджувальні наклейки.
🚚 Доставка по Україні: Київ, Харків, Дніпро, Одеса, Львів та інші міста транспортними компаніями.
🔌 Порядок введення в експлуатацію
- перевірити параметри електричної мережі;
- надійно закріпити корпус ящика на стіні або монтажній поверхні;
- обов'язково підключити контур захисного заземлення;
- підключити силові та керуючі кабелі згідно з електричною схемою;
- виконати тестовий запуск кожного електродвигуна.
❓ Поширені запитання про РУСМ5135
Чи можуть електродвигуни працювати незалежно?
Так. Кожен канал керування має власну схему пуску та індивідуальний тепловий захист.
Чи підтримується дистанційне керування?
Так. Ящик керування РУСМ5135 оснащений перемикачем режимів «Місцеве – Дистанційне», що дозволяє застосовувати обидва способи керування.
Чи можна змінити ступінь захисту корпусу?
Так. За потреби можливе виготовлення корпусу зі ступенем захисту IP65 для складних умов експлуатації.
Чи надається гарантія?
Так, на обладнання надається офіційна гарантія виробника.
📘 Корисна інформація
- Як правильно обрати ящик керування
- Схеми підключення та рекомендації з монтажу
- Гарантійні умови виробника
- Типові помилки при виборі потужності
- опитувальні листи доступні у розділі Презентації та документи компанії DONPOLIKOM.
DONPOLIKOM — український виробник електрощитового обладнання з багаторічним досвідом проєктування та виробництва систем керування електроприводами.
РУСМ5135, ящик керування РУСМ5135, двофідерний ящик керування, керування двома електродвигунами, РУСМ5000, електрощитове обладнання Україна
| Основні | |
|---|---|
| Виробник | DONPOLIKOM |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Наявність реверсу | Немає |
| струм силових ланцюгів, А | від 0,63 до 160 (вказати при замовленні) |
| кількість фідерів | 2 |
| напруга ланцюгів керування, | 380/220/110 (вказати при замовленні) |
- Ціна: від 3 500 ₴
