РУСМ5136 ящик керування двома нереверсивними асинхронними електродвигунами
ГОЛОВНА › Я5000, РУСМ5000, Я5100 — ящики керування електроприводами › РУСМ5136 — двофідерний нереверсивний ящик керування
- напруга ланцюгів керування моделі РУСМ5136 може бути незалежною або лінійною залежно від виконання електричної схеми;
- остаточна вартість обладнання формується з урахуванням потужності електродвигунів та вибраної елементної бази;
- технічні параметри, наведені на сторінці, мають довідковий характер і можуть уточнюватися під час погодження замовлення;
- конструкція корпусу, колір фарбування та габаритні розміри можуть відрізнятися залежно від виробничої серії або індивідуальної комплектації.
⚙️ РУСМ5136 — двофідерний нереверсивний ящик керування двома асинхронними електродвигунами
⚡ Пряма ціна від виробника DONPOLIKOM
Замовити РУСМ5136Можливе виготовлення шафи РУСМ5136 з індивідуальною схемою керування відповідно до технічного завдання замовника
📝 Як замовити ящик управління РУСМ5136
- повідомте номінальну потужність кожного електродвигуна;
- вкажіть сферу застосування обладнання (насоси, компресори, вентилятори, транспортери, технологічні механізми тощо);
- узгодьте варіант напруги керування (незалежна або лінійна);
- оберіть виробника електротехнічної апаратури;
- за потреби надішліть технічне завдання або електричну схему;
- 📞 Технічні консультації: +38 (050) 368-09-53
- +38 (093) 368-09-53
- +38 (096) 216-09-53
- 📧 Email: donpolikom@ukr.net
✅ Основні переваги ящика керування РУСМ5136
- керування двома незалежними електродвигунами;
- надійний прямий нереверсивний пуск електроприводів;
- окремий тепловий захист кожного двигуна від перевантаження;
- можливість використання незалежної або лінійної напруги керування;
- підвищена надійність промислової автоматики;
- зручний доступ до внутрішніх компонентів для технічного обслуговування;
- відповідність сучасним стандартам електробезпеки.
📌 Призначення та функціональність РУСМ5136
Ящик керування РУСМ5136 належить до низьковольтних комплектних пристроїв серії РУСМ5000 / Я5100 та призначений для керування двома трифазними нереверсивними асинхронними електродвигунами, які використовуються у промислових технологічних системах.
Основне призначення пристрою — забезпечення надійного пуску, безпечної зупинки та ефективного захисту електродвигунів у процесі експлуатації. Кожен канал керування функціонує незалежно, що дозволяє запускати двигуни як окремо, так і одночасно відповідно до умов виробничого процесу.
Особливістю конструкції є можливість реалізації двох варіантів живлення ланцюгів керування:
- відсутність ввідних автоматичних вимикачів;
- незалежна напруга керування — ланцюги керування живляться від окремого джерела;
- лінійна напруга керування — живлення ланцюгів здійснюється безпосередньо від силової мережі.
Завдяки універсальній схемі та простоті експлуатації РУСМ5136 широко застосовується у різних галузях промисловості та інженерних системах підприємств.
🔧 Конструктивне виконання
Шафа керування виготовляється у міцному металевому корпусі настінного монтажу. Усередині встановлена монтажна панель з усією необхідною силовою та керуючою апаратурою.
- два магнітні контактори для керування електродвигунами;
- два теплові реле захисту;
- клемні блоки для підключення кабельних ліній;
- комутаційна апаратура та пристрої захисту;
- елементи сигналізації та керування.

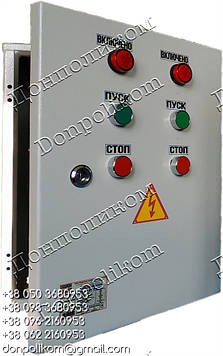

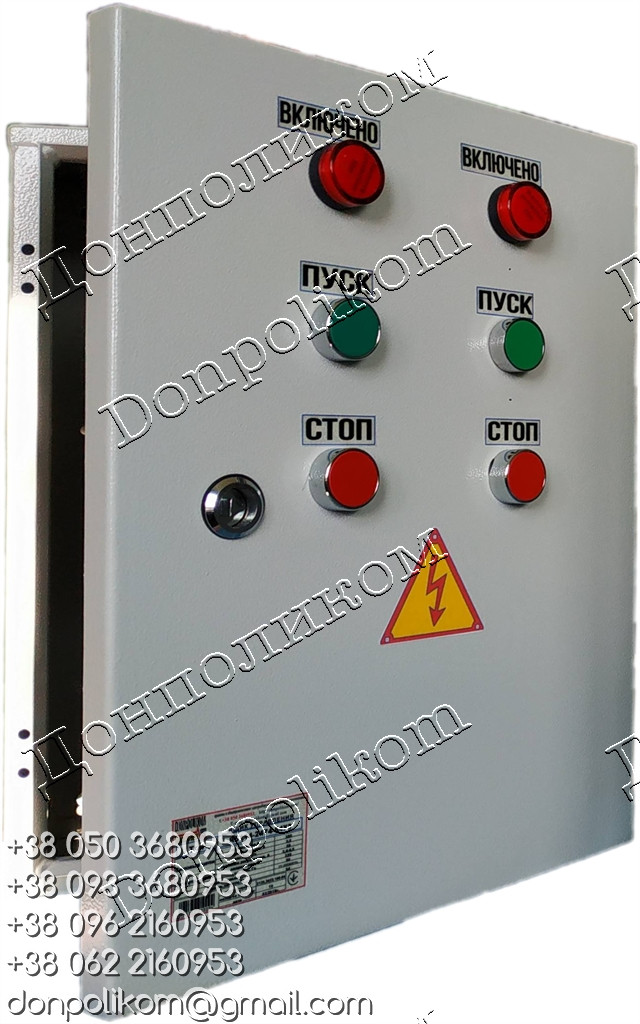

На дверцятах корпусу можуть розташовуватися кнопки «Пуск», «Стоп» та світлові індикатори стану роботи кожного електроприводу.
🏭 Галузі застосування
- насосні станції водопостачання та водовідведення;
- промислові вентиляційні та кліматичні установки;
- конвеєрні транспортні системи;
- аграрні підприємства та елеваторні комплекси;
- складські та виробничі об'єкти;
- машинобудівні та металургійні виробництва;
- автоматизовані технологічні лінії.
🛠 Технічні характеристики шафи РУСМ5136
| ТЕХНІЧНИЙ ПАСПОРТ | ||
| Напруга силових ланцюгів, В | 230/400 | |
| Рід струму | змінний, 50 Гц | |
| Кількість керованих електродвигунів | 2 | |
| Тип пуску | прямий, нереверсивний | |
| Напруга ланцюгів керування | незалежна або лінійна | |
| Тепловий захист | індивідуальний для кожного двигуна | |
| Спосіб керування | місцеве | так |
| дистанційне | за замовленням | |
| комбіноване | за погодженням | |
| Апарат керування на дверях | кнопки "Пуск", "Стоп", сигнальні лампи | |
| Ступінь захисту корпусу | IP54 | |
| Клас електробезпеки | 0І | |
| Спосіб монтажу | настінний | |
| Система заземлення | TN-C (TN-S, TN-C-S за замовленням) | |
| Габарити та маса | визначаються комплектацією | |
| Умови експлуатації | невибухонебезпечне середовище | |
| відсутність струмопровідного пилу | ||
| відсутність агресивних газів і парів | ||
Шафа керування РУСМ5136 може комплектуватися електротехнічною апаратурою різних виробників відповідно до технічних вимог замовника. Остаточна конфігурація обладнання погоджується перед початком виробництва.
📦 Комплект поставки РУСМ5136
- зібраний та перевірений ящик керування РУСМ5136;
- паспорт виробу з печаткою відділу технічного контролю і голограмою;
- електрична принципова схема;
- ключі від дверцят корпусу;
- комплект маркування та попереджувальних наклейок.
🚚 Доставка здійснюється по всій території України: Київ, Харків, Дніпро, Одеса, Львів та інші міста транспортними компаніями.
🔌 Порядок введення в експлуатацію
- перевірити параметри електромережі та відповідність електродвигунів;
- закріпити корпус шафи на стіні або металоконструкції;
- обов'язково виконати підключення захисного заземлення;
- підключити силові та контрольні кабелі згідно з електричною схемою;
- виконати тестовий запуск кожного електродвигуна.
❓ Поширені запитання про РУСМ5136
Яка напруга керування використовується у РУСМ5136?
Модель може працювати з незалежною або лінійною напругою керування. Конкретний варіант визначається схемою виконання та погоджується під час оформлення замовлення.
Чи можуть електродвигуни працювати незалежно?
Так, кожен фідер має окрему схему керування та власний тепловий захист.
Чи можна замовити корпус з підвищеним ступенем захисту?
За потреби обладнання може бути виготовлене у корпусі зі ступенем захисту IP65.
Чи надається гарантія на обладнання?
Так, на продукцію надається офіційна гарантія виробника.
📘 Корисна інформація
- Як правильно обрати ящик керування серії Я5100
- Схеми підключення та рекомендації з монтажу
- Гарантійні умови виробника
- Типові помилки при виборі потужності
- опитувальні листи розміщені у розділі Презентації та документи компанії DONPOLIKOM.
DONPOLIKOM — український виробник електрощитового обладнання з великим досвідом розробки систем керування електроприводами.
РУСМ5136, ящик керування електродвигунами, двофідерний щит керування, РУСМ5000 шафа керування, електрощитове обладнання Україна
| Основні | |
|---|---|
| Виробник | DONPOLIKOM |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| струм силових ланцюгів, А | від 0,63 до 160 (вказати при замовленні) |
| Гарантійний термін | 12 мес |
| Тип двигуна | Асинхронні |
| кількість фідерів | 2 |
| напруга ланцюгів керування, | 380/220/110 (вказати при замовленні) |
- Ціна: від 3 500 ₴
