РУСМ5137 нереверсивний двофідерний ящик керування електродвигунами
Звертаємо Вашу увагу:
- заявлена ціна товару не є остаточною ціною продажу;
- інформація, розміщена на цій сторінці сайту, за жодних умов не є громадською офертою
НАЗНАЧЕННЯ ЯКИКІВ КЕРУВАННЯ РУСМ5137:
- керування двома нереверсивними асинхронними електродвигунами з короткозамкнутим ротором;
— сигналізація та захист асинхронних електродвигунів із короткозамкнутим ротором.
ТЕХНІЧНІ ПАРАМЕТРИ | ||
Напруга живлення силових ланцюгів, В | 380 | |
Род тока | змінний | |
Номінальний струм силових ланцюгів (см. табл.2), А | вказати у разі замовлення | |
Напруга живлення ланцюгів керування, В | незалежне джерело | |
Кількість керованих електродвигунів | 2 | |
Наявність реверсу | немає | |
Автоматичний вимикач | немає | |
Наявність проміжного реле | немає | |
Способ керування |
місцева | да |
дистанційне | да | |
місцева і дистанційне | да | |
Наявність апаратів керування на двері | Кнопки "Пуск", "Стоп", перемикачі вибору режиму, індикаторні лампи | |
Режим роботи | переривно-тривалий | |
тривалий | ||
повторно-кратковремний | ||
короткочасний | ||
Ступінь захисту | IP54 (Іне вказати у разі замовлення) | |
Клас захисту від ураження електрострумом по ГОСТ 12.2.007.0-75 | 0І | |
Спосіб встановлення | вертикальний | |
Тип системи заземлення | TN-C (TN-C-S и TN-S под замовлення) | |
Маса, не більш ніж кг | залежно від струму силових ланцюгів | |
Габаритні розміри (ВхШхГ), мм | ||
Середнє середовище | невибухонебезпечна | |
без струмопровідного пилу | ||
без агресивних газів і парів |
ПРИНЦИП РОБОТИ Й КОНСТРУКЦІЯ

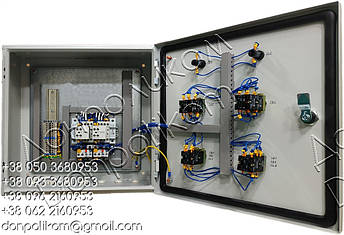

Конструктивно шафи керування РОСМ5137 виконуються у формі металевих ящиків. Електричні апарати встановлюються на панелі всередині ящика. Встановлення комплектуючих апаратів у пристрої забезпечує можливість демонтажу спереду. Апарати, що реалізують функції контролю й керування (кнопки, світлосигнальна арматура, перемикачі тощо) на двері шафи.
Двері замикаються замком. Між корпусом і дверима вироблене захисне уземлення.
Оперативні написи до апаратів на панелі та на двері ящика (кнопкам, ключам, сигнальним лампам) виконуються на табличках. Текст напису — згідно з функціональним призначенням апаратів ручного керування
За узгодженою електричною схемою замовника можуть виготовляти окремі нетипові ящики, для цього необхідно заповнити опитаний аркуш на вкладці "СПЕЦІФІКАЦІЇ" або завантажити по посилання.
КОМПЛЕКТ ПОСТАВКИ:
- Ящик керування РУСМ5137
- Паспорт
- Схема принципова
- Схема під'єднання
- Ключ замка
ЯК ЗАМОГА
- вибрати необхідний виріб із порівняної таблиці, перейшовши по посилання
- замовити по телефону
- замовити по електронної пошти, попередньо завантаживши та заповнивши опитаний лист (внизу сторінки в розділі "Специфікації") або по посилання
З умовами гарантії можна ознайомитися ЗДІЙСЯ
Виробник самостійно може вносити зміни в специфікацію й конструкцію виробу без погіршення її споживчих властивостей.
ВИКОРИСТАННЯ ЗА ТОКУ |
Я (РУСМ) 5ХХХХХ-ХХUХ–ХХ У3 |
||
Типовий індекс схеми |
I ном, А |
Я (РУСМ) |
Буквенне позначення ящиків |
18 |
0,6 |
||
20 |
1 |
5 |
Клас НКУ за призначенням:
|
22 |
1,6 |
||
24 |
2,5 |
Х |
Група в цьому класі:
|
26 |
4 |
||
28 |
6 |
ХХ |
Зарядковий номер схеми |
29 |
8 |
||
30 |
10 |
ХХ |
Виготовлення ящиків за номінальним струмом |
31 |
12,5 |
||
32 |
16 |
U |
Виготовлення за напругою силового ланцюга:
|
34 |
25 |
||
35 |
32 |
||
36 |
40 |
||
37 |
50 |
Х |
Виконування за напругою ланцюга керування:
|
38 |
63 |
||
39 |
80 |
||
40 |
100 |
||
41 |
125 |
ХХ |
Ступінь захисту за ГОСТ 14254-80: 21 – IP21, 31 – IP31, 41 – IP41, 54 – IP54
|
42 |
160 |
У3 |
Кліматичне виконання за ГОСТ15150-69 |
Основні | |
---|---|
Виробник | Донполиком ЛТД |
Країна виробник | Україна |
Користувальницькі характеристики | |
наявність реверсу | немає |
гарантійний термін | 12мес |
струм силових ланцюгів, А | від 0,63 до 160 (вказати при замовленні) |
напруга силових ланцюгів, | 380/220/110/660 (вказати при замовленні) |
кількість фідерів | 2 |
напруга ланцюгів керування, | 380/220/110 (вказати при замовленні) |
- Ціна: від 1 000 ₴
