Я5134 ящик керування двома нереверсивними асинхронними електродвигунами
ГОЛОВНА › Я5000, РУСМ5000, Я5100 — ящики керування електроприводами › Я5134 — двофідерний нереверсивний ящик керування
- модель Я5134 конструктивно не має ввідного автоматичного вимикача; живлення подається від зовнішнього розподільчого пристрою або силового щита;
- кінцева вартість обладнання залежить від потужності електродвигунів та обраної елементної бази;
- наведені технічні параметри мають довідковий характер та уточнюються під час погодження замовлення;
- конструктивне виконання, габарити та колір корпусу можуть відрізнятися залежно від партії виробництва.
⚙️ Я5134 — нереверсивний двофідерний ящик керування двома асинхронними електродвигунами без ввідного вимикача
⚡ Вигідна ціна безпосередньо від виробника DONPOLIKOM
Замовити Я5134Можливе індивідуальне доопрацювання схеми Я5134 відповідно до технічного завдання замовника
📝 Як замовити ящик керування Я5134
- повідомте номінальну потужність кожного електродвигуна;
- вкажіть тип механізмів (насоси, вентилятори, транспортери тощо);
- узгодьте необхідність місцевого або дистанційного керування;
- оберіть виробника електротехнічної апаратури;
- надішліть технічне завдання
- 📞 Відділ технічних консультацій: +38 (050) 368-09-53
- +38 (093) 368-09-53
- +38 (096) 216-09-53
- 📧 Email: donpolikom@ukr.net
✅ Основні переваги блока Я5134
- Керування двома незалежними електродвигунами;
- Нереверсивний прямий пуск двигунів;
- Індивідуальний тепловий захист кожного каналу;
- Можливість підключення до зовнішнього силового автомата;
- Компактна та надійна схема керування;
- Зручний доступ до апаратури для технічного обслуговування;
- Відповідність сучасним вимогам електробезпеки.
📌 Призначення та функціональність Я5134
Ящик управління Я5134 — це низьковольтний комплектний пристрій серії Я5100, призначений для керування двома трифазними асинхронними електродвигунами напругою 230/400 В.
Обладнання використовується для забезпечення пуску, зупинки та теплового захисту двох незалежних електродвигунів, які можуть працювати окремо або одночасно у складі технологічного обладнання.
Важливою особливістю моделі є відсутність ввідного автоматичного вимикача. Живлення силових ланцюгів подається від зовнішнього автоматичного вимикача або розподільчого щита, що дозволяє гнучко інтегрувати ящик керування у вже існуючі системи електропостачання підприємства.
🔧 Конструктивне виконання

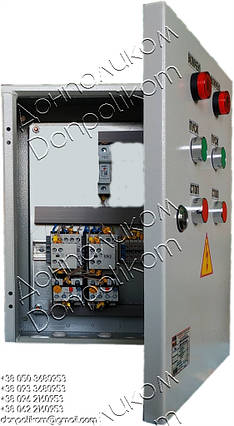

Ящик Я5134 виготовляється у металевому корпусі настінного типу. Всередині встановлюється монтажна панель із силовими та керуючими елементами.
- два магнітні контактори для керування двигунами;
- два теплові реле для індивідуального захисту кожного електродвигуна;
- клемні блоки підключення силових та керуючих кабелів;
- апарати керування та світлова індикація.

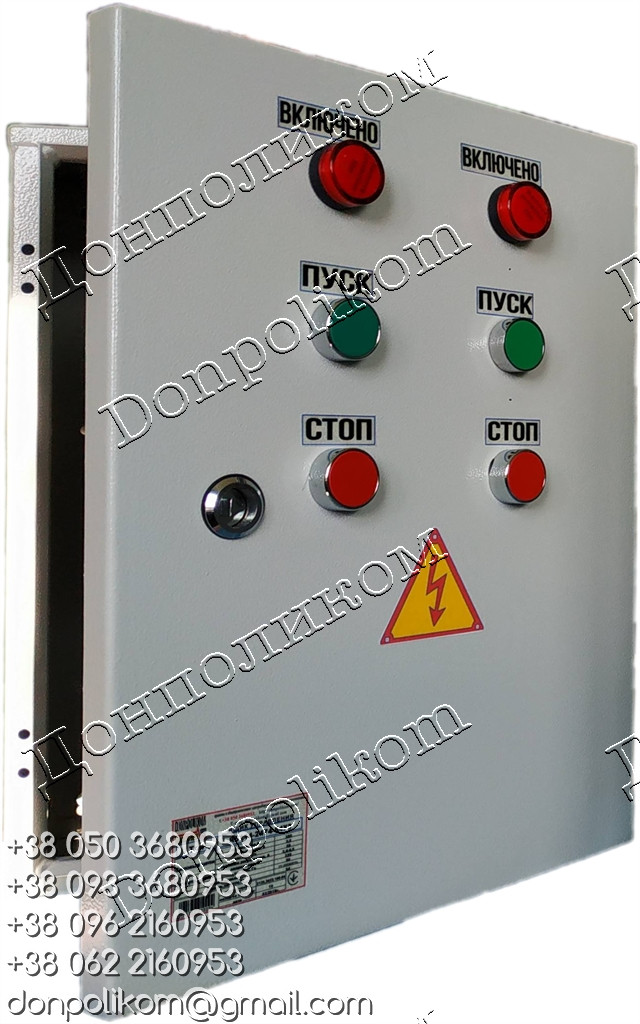

На дверцятах корпусу можуть розміщуватися кнопки «Пуск» та «Стоп», а також індикатори роботи кожного фідера.
🏭 Галузі застосування
- насосні станції водопостачання;
- вентиляційні та кліматичні системи;
- конвеєрні транспортні лінії;
- агропромислові комплекси;
- зерносховища та елеватори;
- виробничі та складські підприємства;
- машинобудівна та металургійна промисловість.
🛠 Технічні характеристики шафи Я5134
| ТЕХНІЧНИЙ ПАСПОРТ | ||
| Напруга живлення силових ланцюгів, В | 230/400 | |
| Рід струму | змінний, 50 Гц | |
| Номінальний струм силових ланцюгів | вказується при замовленні | |
| Кількість керованих електродвигунів | 2 (двофідерне виконання) | |
| Тип пуску двигунів | прямий, нереверсивний | |
| Ввідний автоматичний вимикач | відсутній | |
| Тепловий захист двигунів | індивідуальний для кожного каналу | |
| Спосіб керування | місцеве | так |
| дистанційне | за замовленням | |
| місцеве + дистанційне | за погодженням | |
| Апарат керування на двері | кнопки "Пуск", "Стоп", сигнальні лампи | |
| Ступінь захисту | IP31 / IP54 | |
| Клас захисту від ураження електрострумом | 0І | |
| Спосіб монтажу | настінний | |
| Система заземлення | TN-C (TN-S, TN-C-S за замовленням) | |
| Габаритні розміри та маса | залежать від комплектації | |
| Середовище експлуатації | невибухонебезпечне | |
| без струмопровідного пилу | ||
| без агресивних газів і парів | ||
За потреби шафа Я5134 комплектується апаратурою провідних світових виробників або якісними українськими аналогами. Остаточна специфікація погоджується із замовником перед запуском виробництва.
📦 Комплект поставки Я5134
- зібраний та перевірений ящик керування Я5134;
- паспорт виробу з відміткою ВТК та голографічним захистом;
- принципова електрична схема;
- ключі від дверцят;
- маркування та попереджувальні наклейки.
🚚 Доставка по Україні: Київ, Харків, Дніпро, Одеса, Львів та інші міста транспортними компаніями.
🔌 Порядок введення в експлуатацію
- перевірити параметри електромережі та двигунів;
- закріпити корпус ящика на стіні;
- обов'язково підключити заземлення;
- підключити силові та контрольні кабелі відповідно до схеми;
- виконати пробний запуск кожного електродвигуна.
❓ Поширені запитання про Я5134
Чому у Я5134 немає ввідного вимикача?
Ця модель передбачає підключення до зовнішнього автоматичного вимикача або силового щита підприємства.
Чи можуть два двигуни працювати незалежно?
Так, кожен фідер має окрему схему керування та індивідуальний тепловий захист.
Чи можна змінити ступінь захисту корпусу?
Так, можливе виготовлення корпусу зі ступенем захисту IP54 для складніших умов експлуатації.
Чи надається гарантія?
Так, на обладнання надається офіційна гарантія виробника.
📘 Корисна інформація
- Як правильно обрати ящик керування серії Я5100
- Схеми підключення та рекомендації з монтажу
- Гарантійні умови виробника
- Типові помилки при виборі потужності
- опитувальні листи знаходяться у розділі Презентації та документи компанії DONPOLIKOM.
DONPOLIKOM — український виробник електрощитового обладнання з багаторічним досвідом проєктування та виготовлення систем керування електроприводами.
Я5134, двофідерний ящик керування, керування двома електродвигунами, шафа керування Я5100, електрощитове обладнання Україна
| Основні | |
|---|---|
| Виробник | DONPOLIKOM |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| струм силових ланцюгів, А | від 0,63 до 160 (вказати при замовленні) |
| Гарантійний термін | 12 мес |
| Тип двигуна | Асинхронні |
| кількість фідерів | 2 |
| напруга ланцюгів керування, | 380/220/110 (вказати при замовленні) |
- Ціна: від 3 500 ₴
