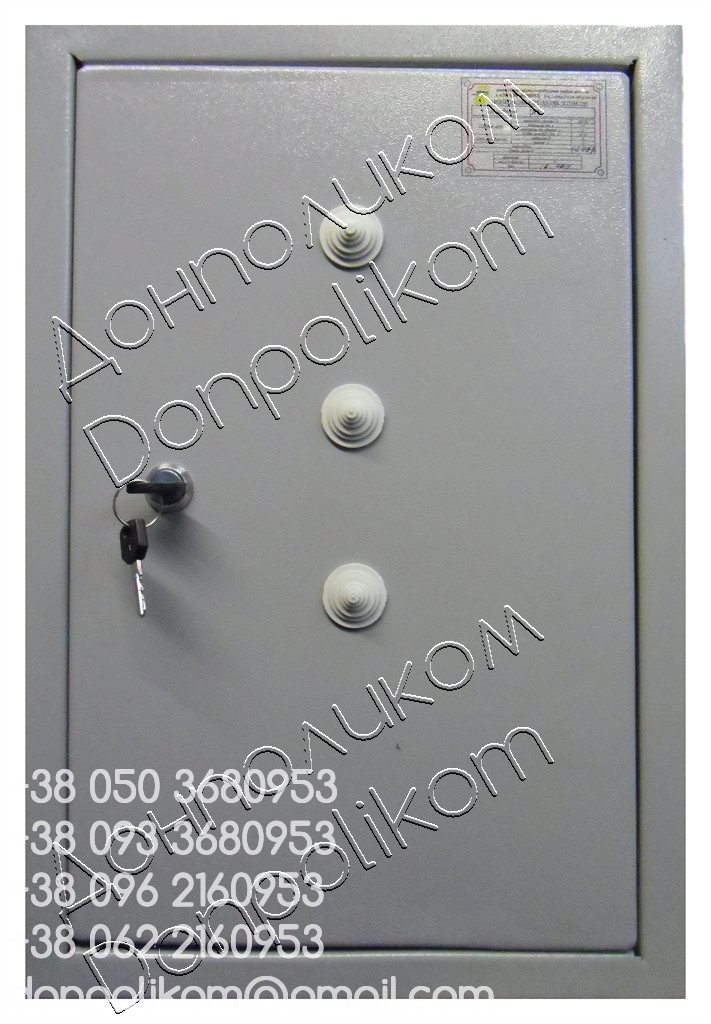

Я5101 ящик управління нереверсійним асинхронним електродвигуном

Опис
Характеристики
Специфікації
Інформація для замовлення

Звертаємо Вашу увагу:
- заявлена ціна товару не є остаточною ціною продажу;
- інформація, розміщена на даній сторінці сайту ні при яких умовах не є публічною офертою


ПРИЗНАЧЕННЯ ЯЩИКІВ УПРАВЛІННЯ Я5101:

- управління асинхронними електродвигунами з короткозамкненим ротором;
- сигналізація і захист асинхронних електродвигунів з короткозамкненим ротором;

ТЕХНІЧНІ ПАРАМЕТРИ
Напруга живлення силових ланцюгів, 380
Рід струму змінний
Напруга живлення ланцюгів управління, У фазне/лінійне (вказати при замовленні)
Номінальний струм ротора при ПВ=40% , А 50
Діапазон регулювання швидкості 3:1
Кількість і потужність двигунів при ПВ=40% до 2х11кВт
до 1х22кВт
Тип командоконтроллера ККП-1114
Клас захисту від ураження електрострумом по ГОСТ 12.2.007.0-75
Спосіб установки вертикальний
Маса, не більше, кг 70
Габаритні розміри (ВхШхГ), мм не більше 400х1200 х230
Механічна характеристика рис.1
Навколишнє середовище вибухобезпечне
без струмопровідного пилу
без агресивних газів і парів

Структура умовного позначення:
ТА-63 У3
Т - управління трифазним крановим двигуном змінного струму з фазним ротором механізму пересування;
А - з автоматичним розгоном;
63 - номінальний струм контакторів, встановлених у колах статора двигуна, 60А;
Х - кліматичне виконання і категорія розміщення.

 ПРИНЦИП РОБОТИ І КОНСТРУКЦІЯ
Апарати блоку управління ТА63 в типовому виконанні монтується на металевій монтажної панелі. Обслуговування апаратів проводиться з передньої сторони і дозволяє отримати мінімальну площу і зручність експлуатації.
   ВАЖЛИВО! На блоці (панелі) управління ТА-63 немає захисту електродвигуній від перевантаження і струмів короткого замикання, тому ТА-63 використовуються тільки в комплекті з захисною панеллю ПЗКБ (ПЗКМ).
У типовій комплектації блок (панель) ТА-63 поставляється без шафи . За заявкою Замовника можлива поставка в шафі.

КОМПЛЕКТ ПОСТАВКИ:
- Кранова панель (блок) пересування ТА-63(ірак.656.161.015-01)
- Паспорт
- Принципова Схема
- Схема підключення
- Ключ замка (для виконання в шафі)

Схема підключення кранової панелі пересування ТА-63 наведена тут

ЯК ЗАМОВИТИ

З умовами гарантії можна ознайомитися ТУТ

Виробник може самостійно вносити зміни в специфікацію і конструкцію виробу без погіршення її споживчих властивостей.



Ящики керування Я5101, Я5102, (РУСМ5101, РУСМ5102) призначені для управління одним асинхронним нереверсійним електродвигуном, що працюють в короткочасному, повторно-короткочасному або тривалому режимах або іншими споживачами електроенергії. Ящики керування Я5101, Я5102, (РУСМ5101, РУСМ5102) призначені для установки на промислових, житлових, комунально-побутових і громадських об'єктах. Відмітна особливість ящиків управління Я5101, Я5102, (РУСМ5101, РУСМ5102) ― відсутність на двері органів управління (кнопок, перемикачів, світлової індикації).
 Ящики серії РУСМ5101, РУСМ5102 виготовляються тільки зі ступенем захисту IP54

Функціональні характеристики

Тип ящика управління

Наявність реверсу

Дистанційне управління

Місцеве управління

Кількість керованих двигунів

Живлення ланцюгів керування

Я5101, РУСМ5101

НЕМАЄ

Є НЕМАЄ

1

Фазне або лінійне напруга

Я5102, РУСМ5102

Незалежний джерело

ХАРАКТЕРИСТИКИ

КОНСТРУКЦІЯ

Номінальна силове напруга змінного струму ― 660/380/220/110В, частота ― 50 Гц.

Номінальний струм до 160А ( до 630А при індивідуальному замовленні).

Ступінь захисту шаф згідно ГОСТ 14254-96:
- при закритих дверях: по замовленню.

Номінальний струм пристроїв, магнітних пускачів і автоматичних вимикачів знижується на 15% при ступені захисту оболонки IP54.

Група умов експлуатації в частині впливу механічних факторів зовнішнього середовища М2 по ГОСТ 17516.1-90.

Кліматичне виконання і категорія розміщення за ГОСТ 15150-69 і ГОСТ 15543.1-89 У3.1, У3, УХЛ4.

Висота над рівнем моря до 2000м.

Особливі умови експлуатації ― за погодженням з Замовником.

Робоче положення-вертикальне.

Допускається відхилення від робочого положення не більше 5°.

Вимоги безпеки ГОСТ 12.2.007.0-75, ГОСТ 22789-94, "ПУЕ", "Правила технічної експлуатації електроустановок споживача"

Ящики виготовляються в навісному виконанні. Оболонка скриньки ― безкаркасні металоконструкція. Всередину оболонки ящиків встановлюється панель з апаратурою управління. Електричні апарати управління

встановлюються на панелі всередині скриньки. Апаратура всередині ящиків кріпиться способом, прийнятим виробником. Установка комплектуючих апаратів в пристрої забезпечує можливість демонтажу спереду.

У ящиках зі ступенем захисту оболонки ІР54 двері ущільнена гумовим шнуром. Конструкція оболонки забезпечує введення і виведення живлять і ліній, що відходять знизу в будь-якій комбінації.

Ящики дозволяють здійснювати введення та виведення живлять і ліній, що відходять будь-яким способом (в трубі, окремими кабелями та ін), в будь-якій комбінації як знизу, так і зверху, в залежності від вимог замовника, що слід обумовлювати при замовленні. Двері закривається замком. Між корпусом і дверима виконане захисне заземлення.

Монтаж ящиків універсальний і здійснюється як з допомогою кріпильних кронштейнів, так і з допомогою анкерів, зміцнюються через отвори в задній стінці. Ящики призначені для установки на стіни, колони або іншому вертикальному підставі.

Оперативні написи до апаратів на панелі і двері ящика (кнопок, ключів, сигнальних ламп) виконуються на табличках. Текст напису ― згідно функціонального призначення апаратів ручного керування

Номінальний режим роботи ― переривчасто-тривалий, тривалий, повторно-короткочасний і повторно-короткочасний з ГОСТ 12434-83.

ВИКОНАННЯ ПО СТРУМУ

Я (РУСМ) 5ХХХХХUХХХ У3
СТРУКТУРА ПОЗНАЧЕННЯ

Типової схеми індекс

I ном, А

Я (РУСМ)

Літерне позначення ящиків

18

0,6

20

1

5

Клас ПКУ за призначенням:
5 – керування асинхронними двигунами з короткозамкненим ротором

22

1,6

24

2,5

Х

Група в даному класі:
1 – управління двигуном нереверсивными
4 – управління реверсивним двигуном

26

4

28

6

ХХ

Порядковий номер схеми

29

8

30

10

ХХ

Виконання ящиків по номінальному струму

31

12,5

32

16

U

Виконання напруги силового ланцюга:
3 – 110В, 50Гц
4 – 220В, 50Гц
7 – 380В, 50Гц

34

25

35

32

36

40

37

50

Х

Виконання по напрузі ланцюги управління:
3 – 110В, 50Гц
4 – 220В, 50Гц
7 – 380В, 50Гц

38

63

39

80

40

100

41

125

ХХ

Ступінь захисту по ГОСТ 14254-80: 21 – IP21, 31 – IP31, 41 – IP41, 54 – IP54

42

160

У3

Кліматичне виконання по ГОСТ15150-69

Комплект поставки:
― Ящик управління Я5101, (Я5102, РУСМ5101, РУСМ5102)
― Паспорт
― Принципова Схема
― Ключ замка
― Схема підключення

Завантажити бланк ОПИТУВАЛЬНОГО ЛИСТА можна внизу цієї сторінки в розділі СПЕЦИФІКАЦІЇ або в розділі «Фотогалерея».

З умовами гарантії можна ознайомитися ТУТ

З питань поставок на території Російської Федерації звертатися на ТОВ ВКП «Вектор»



Основні
ВиробникДонполиком ЛТД
Країна виробникУкраїна
Тип обладнанняЯщик
Користувальницькі характеристики
струм силових ланцюгів, Авід 0,63 до 160 (вказати при замовленні)
напруга силових ланцюгів,380/220/110/660 (вказати при замовленні)
напруга ланцюгів керування,380/220/110 (вказати при замовленні)
