Я5135 нереверсивний двофідерний ящик керування електродвигунами
ГОЛОВНА › Я5000, РУСМ5000, Я5100 — ящики керування електроприводами › Я5135 — двофідерний ящик керування
- ящик керування Я5135 призначений для керування двома електродвигунами та може виготовлятися у різних технічних модифікаціях відповідно до вимог замовника;
- остаточна вартість обладнання залежить від номінальної потужності електродвигунів, вибраної електротехнічної апаратури та додаткових функцій керування;
- наведені характеристики мають інформаційний характер і можуть уточнюватися під час погодження технічного завдання;
- габаритні розміри, конструктивне виконання корпусу та колір можуть відрізнятися залежно від виробничої партії.

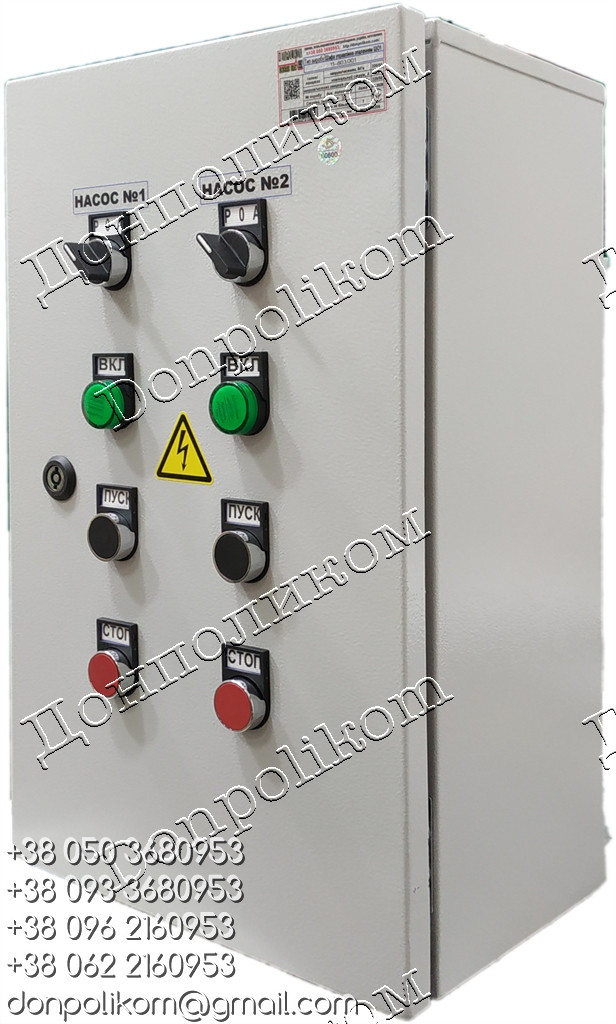

⚙️ Я5135 — двофідерний нереверсивний ящик керування двома асинхронними електродвигунами з перемикачем «Місцеве – Дистанційне»
⚡ Вигідна ціна безпосередньо від виробника DONPOLIKOM
Замовити Я5135Можливе індивідуальне доопрацювання електричної схеми Я5135 відповідно до технічного завдання або специфіки технологічного процесу
📝 Як замовити ящик управління Я5135
- повідомте номінальну потужність кожного електродвигуна;
- вкажіть тип обладнання (насоси, вентилятори, транспортери, дробарки, компресори тощо);
- визначте необхідний режим керування — місцевий, дистанційний або комбінований;
- узгодьте виробника електротехнічної апаратури;
- надішліть технічне завдання або опитувальний лист;
- 📞 Відділ технічних консультацій: +38 (050) 368-09-53
- +38 (093) 368-09-53
- +38 (096) 216-09-53
- 📧 Email: donpolikom@ukr.net
✅ Основні переваги ящика керування Я5135
- керування двома незалежними трифазними електродвигунами;
- надійний прямий пуск асинхронних двигунів;
- індивідуальний тепловий захист кожного електроприводу;
- зручний перемикач режимів «Місцеве – Дистанційне»;
- висока надійність роботи у промислових умовах;
- можливість адаптації електричної схеми під конкретні технологічні задачі;
- простота монтажу, технічного обслуговування та експлуатації;
- відповідність сучасним вимогам електробезпеки та промислових стандартів.
📌 Призначення та функціональні можливості Я5135
Ящик керування Я5135 належить до серії низьковольтного електрощитового обладнання Я5000 і призначений для ефективного керування двома асинхронними трифазними електродвигунами напругою 380/400 В.
Основне призначення пристрою — забезпечення пуску, зупинки, контролю роботи та захисту електродвигунів, що використовуються у виробничих, інженерних та технологічних системах.
Кожен канал керування має власний силовий та керуючий контур, що дозволяє експлуатувати двигуни як незалежно один від одного, так і одночасно у складі одного технологічного комплексу.
Особливістю моделі Я5135 є відсутність ввідних автоматичних вимикачів та наявність перемикача режимів «Місцеве – Дистанційне», який дозволяє швидко змінювати спосіб керування обладнанням без внесення змін у схему.
🔧 Конструктивне виконання
Ящик керування Я5135 виготовляється у міцному металевому корпусі настінного монтажу. Усередині корпусу встановлюється монтажна панель із силовими та керуючими елементами.
- магнітні контактори для комутації електродвигунів;
- теплові реле для індивідуального захисту двигунів;
- клемні колодки для підключення силових та керуючих кабелів;
- перемикач режимів «Місцеве – Дистанційне»;
- кнопки керування «Пуск» та «Стоп»;
- сигнальні індикатори роботи кожного каналу;
- допоміжна комутаційна та захисна апаратура.
На дверцятах корпусу можуть встановлюватися органи керування та світлова індикація, що забезпечує зручний контроль роботи обладнання оператором.
🏭 Галузі застосування
- насосні станції водопостачання;
- системи вентиляції та кондиціювання;
- транспортні та конвеєрні лінії;
- зернопереробні та елеваторні комплекси;
- харчова та переробна промисловість;
- машинобудівні підприємства;
- складські та виробничі об'єкти.
🛠 Технічні характеристики Я5135
| ТЕХНІЧНИЙ ПАСПОРТ | ||
| Напруга живлення силових ланцюгів, В | 230 / 400 | |
| Рід струму | змінний, 50 Гц | |
| Кількість керованих електродвигунів | 2 | |
| Тип пуску електродвигунів | прямий | |
| Номінальний струм | визначається при замовленні | |
| Спосіб керування | місцеве | так |
| дистанційне | так | |
| місцеве + дистанційне | через перемикач «Місцеве – Дистанційне» | |
| Тепловий захист двигунів | індивідуальний для кожного каналу | |
| Апарат керування на дверях | кнопки "Пуск", "Стоп", перемикач режимів, сигнальні лампи | |
| Ступінь захисту корпусу | IP31 / IP54 | |
| Клас захисту від ураження електричним струмом | 0І | |
| Спосіб монтажу | настінний | |
| Система заземлення | TN-C (TN-S, TN-C-S — за замовленням) | |
| Габарити та маса | залежать від комплектації | |
| Умови експлуатації | невибухонебезпечне середовище | |
| відсутність струмопровідного пилу | ||
| відсутність агресивних газів та парів | ||
За бажанням замовника ящик керування Я5135 може комплектуватися електроапаратурою провідних світових брендів або перевіреними українськими аналогами. Остаточна конфігурація обладнання погоджується перед початком виробництва.
📦 Комплект поставки Я5135
- зібраний та перевірений ящик керування Я5135;
- паспорт виробу з відміткою ВТК і захистною голограмою;
- принципова електрична схема;
- ключі від дверцят;
- маркування та попереджувальні наклейки.
🚚 Доставка по Україні: Київ, Харків, Дніпро, Одеса, Львів та інші міста транспортними компаніями.
🔌 Порядок введення в експлуатацію
- перевірити параметри електричної мережі;
- надійно закріпити корпус ящика на стіні або монтажній поверхні;
- обов'язково підключити контур захисного заземлення;
- підключити силові та керуючі кабелі відповідно до електричної схеми;
- виконати тестовий запуск кожного електродвигуна.
❓ Поширені запитання про Я5135
Чи можуть електродвигуни працювати незалежно?
Так. Кожен канал керування має власну схему пуску та індивідуальний тепловий захист.
Чи передбачено дистанційне керування?
Так. Модель Я5135 оснащена перемикачем режимів «Місцеве – Дистанційне», що дозволяє використовувати обидва способи керування.
Чи можна змінити ступінь захисту корпусу?
Так, за запитом можливе виготовлення корпусу зі ступенем захисту IP65 для складних умов експлуатації.
Чи надається гарантія?
Так, на обладнання надається офіційна гарантія виробника.
📘 Корисна інформація
- Як правильно обрати ящик керування
- Схеми підключення та рекомендації з монтажу
- Гарантійні умови виробника
- Типові помилки при виборі потужності
- опитувальні листи доступні у розділі Презентації та документи компанії DONPOLIKOM.
DONPOLIKOM — український виробник електрощитового обладнання з багаторічним досвідом проєктування та виробництва систем керування електроприводами.
Я5135, ящик керування Я5135, двофідерний ящик керування, керування двома електродвигунами, Я5000, електрощитове обладнання Україна
| Основні | |
|---|---|
| Виробник | DONPOLIKOM |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Наявність реверсу | Немає |
| струм силових ланцюгів, А | від 0,63 до 160 (вказати при замовленні) |
| кількість фідерів | 2 |
| напруга ланцюгів керування, | 380/220/110 (вказати при замовленні) |
- Ціна: від 3 500 ₴
